Cat 309 CR

Kleine graafmachine huren

  • Motortype - Cat® C3.3
  • Bedrijfsgewicht - 9.403 kg
  • Motorvermogen - 53,3 kW
Download brochure Vraag een offerte aan
Hydraulische minigraafmachine 309 CR
Hydraulische minigraafmachine 309 CR
Hydraulische minigraafmachine 309 CR

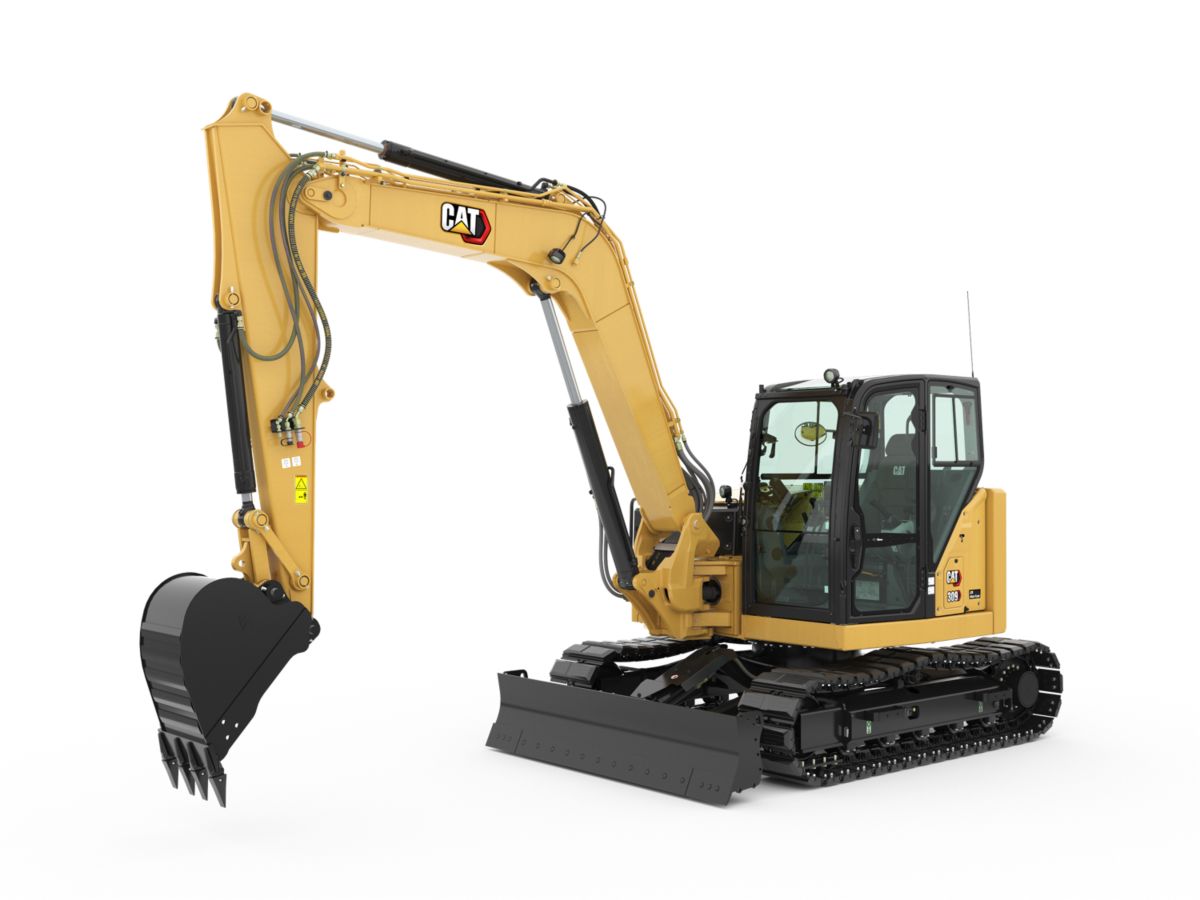

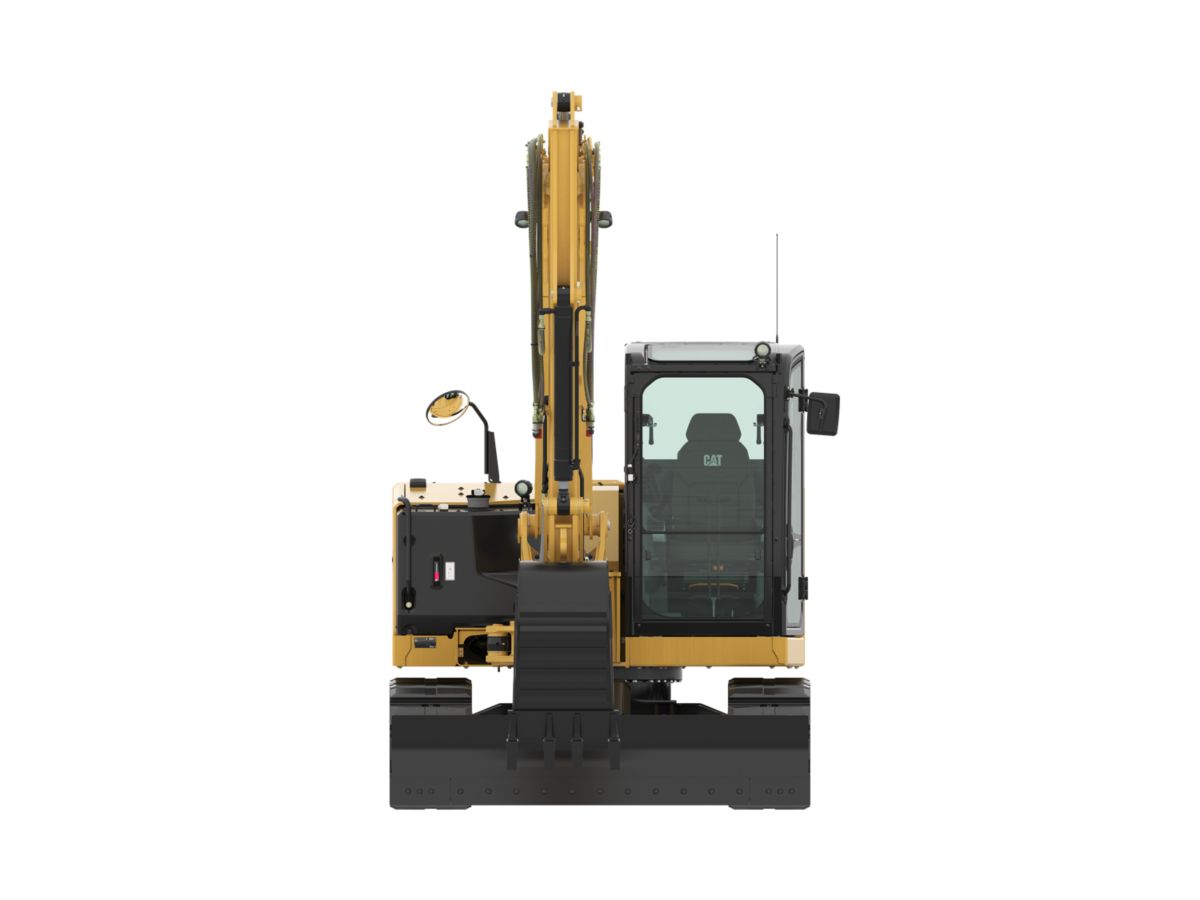

Vooraanzicht

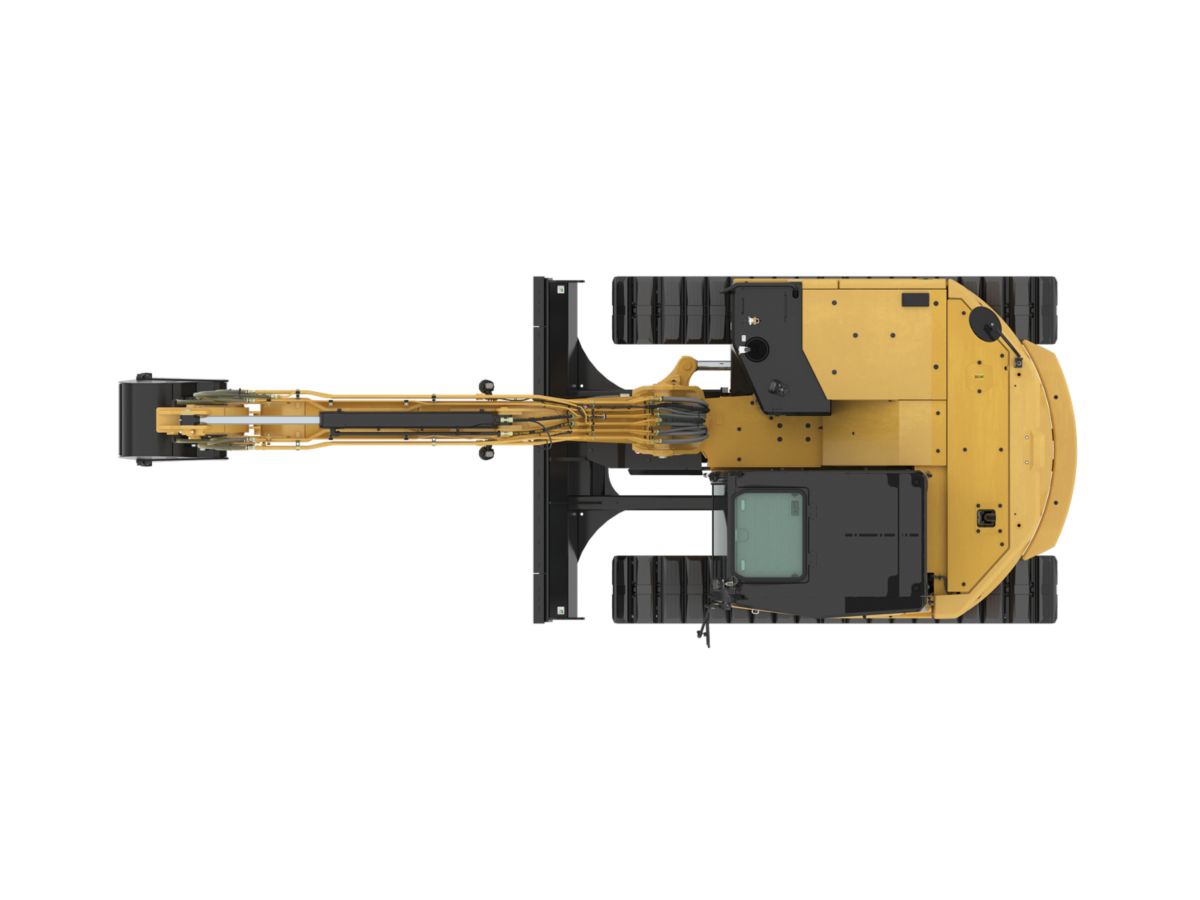

Bovenaanzicht

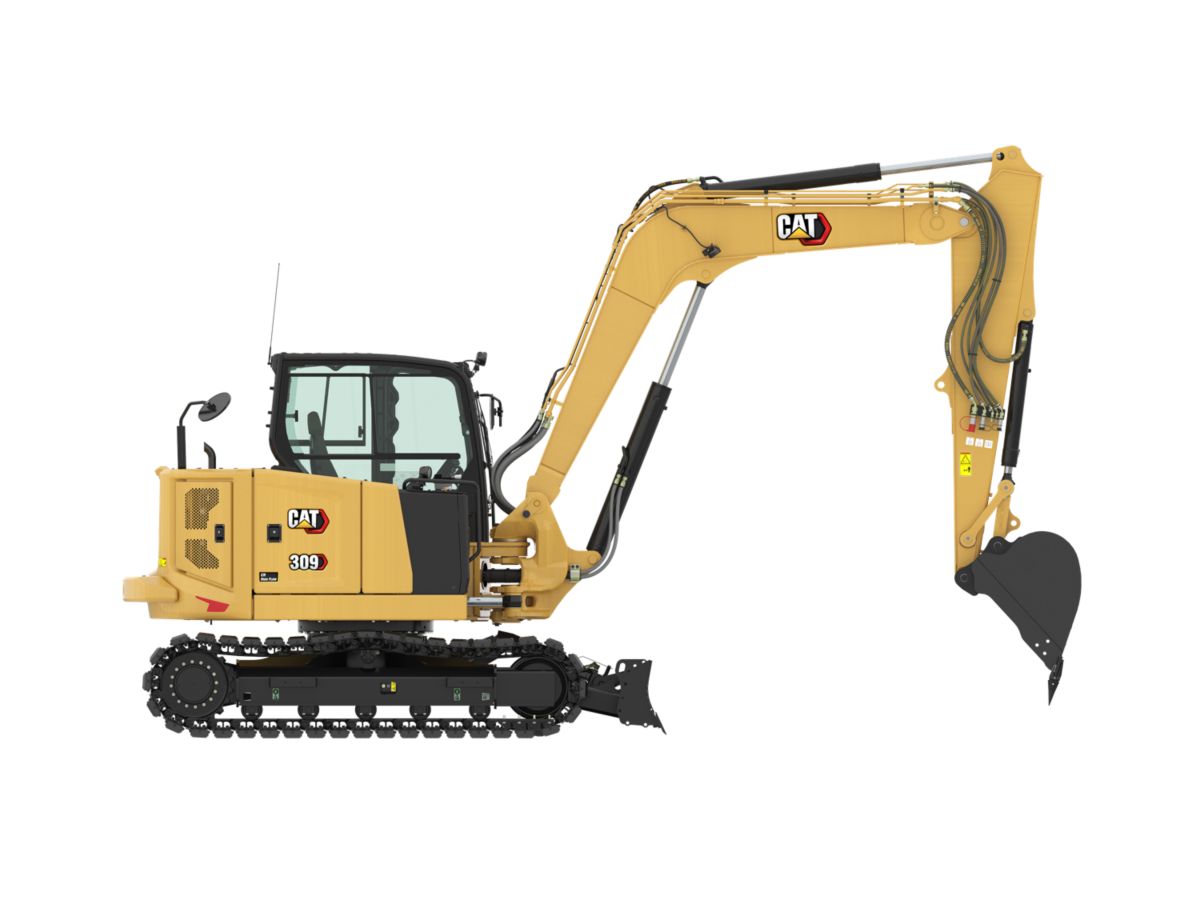

Aanzicht links

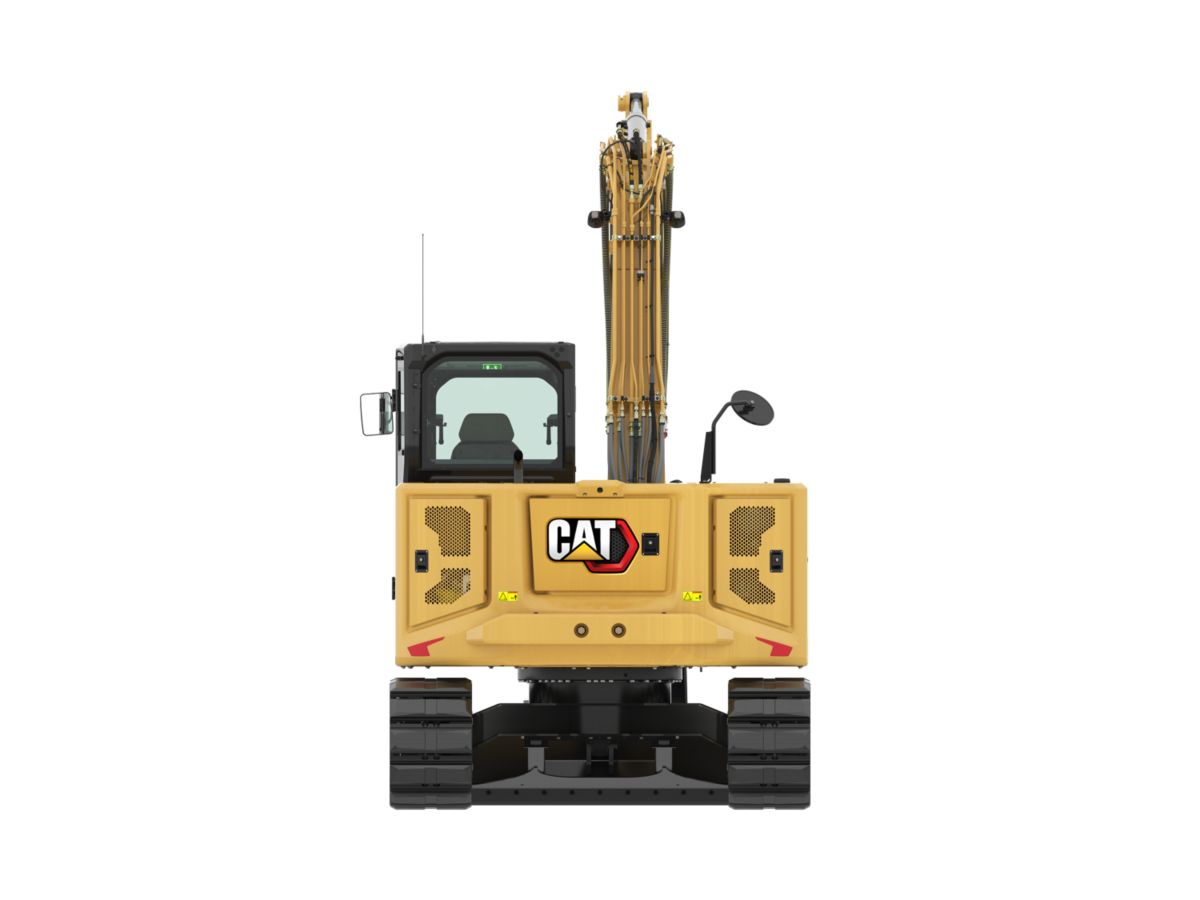

Achteraanzicht

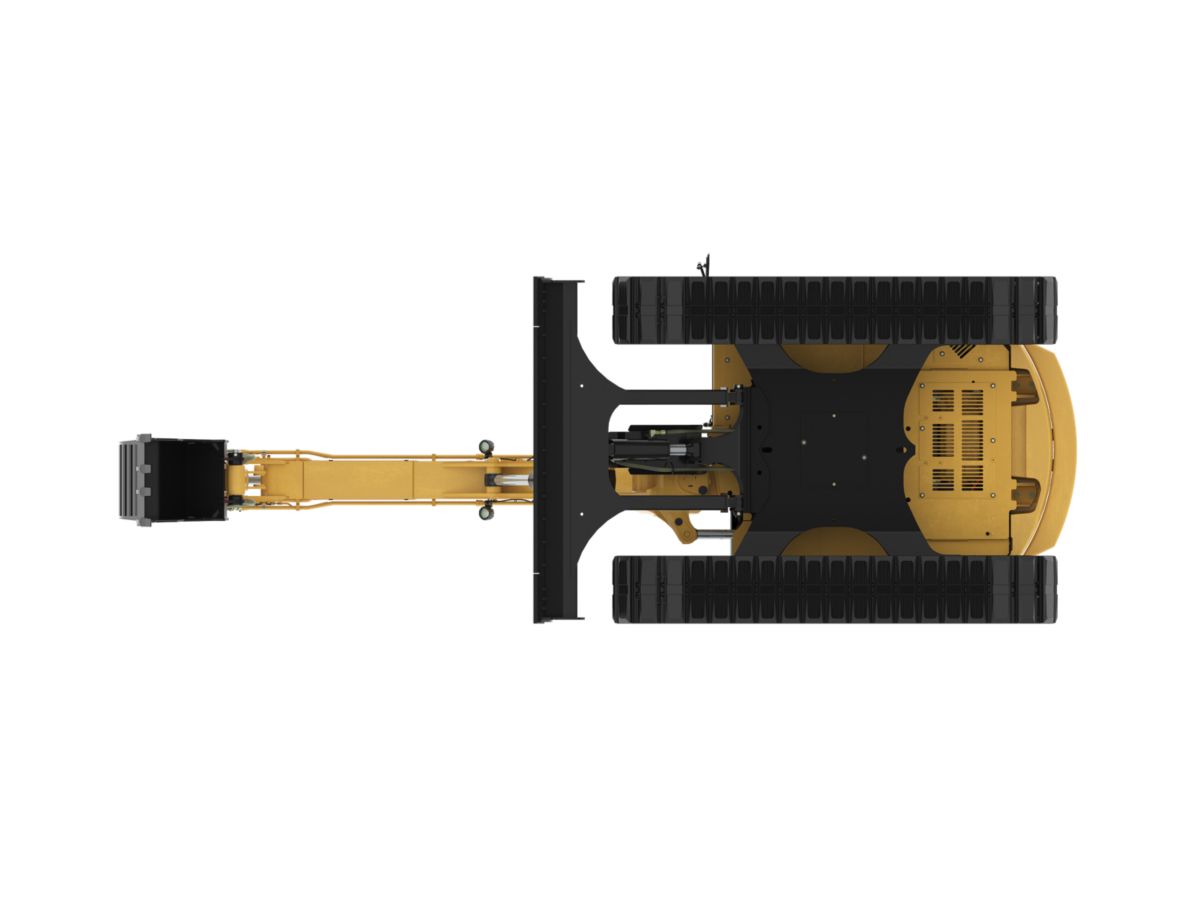

Onderaanzicht

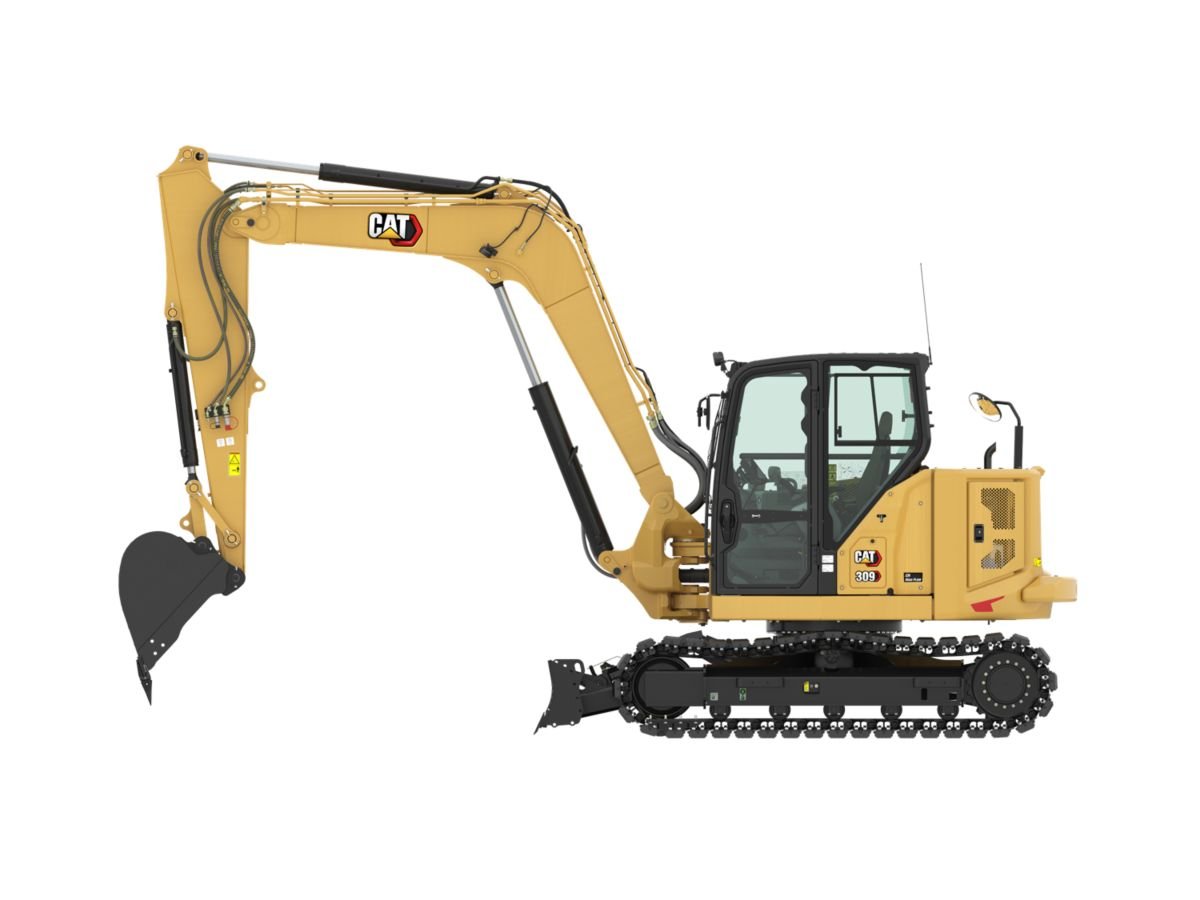

Aanzicht rechts
Hydraulische minigraafmachine 309 CR

Specificaties

Specificaties
Opmerking De 309 CR specificaties zijn gebaseerd op een machine geconfigureerd met een lange (L) onderstel.
Motor
Nettovermogen 51.8 kW
Motortype Cat C3.3B
Cilinderinhoud 3.33 l
Boring 94 mm
Nominaal nettovermogen - 2200 tpm - EU Stage V - ISO 9249/EEG 80/1269 53.3 kW
Brutovermogen - ISO 14396 55.4 kW
Nominaal nettovermogen - 2200 tpm - U.S. EPA Tier 4 Final - ISO 9249/EEC 80/1269 52.4 kW
Slag 120 mm
Brutovermogen - SAE J1995 55.4 kW
Nominaal nettovermogen @ 2200 tpm - Amerikaanse EPA Tier 4 Final/EU Stage V - ISO 9249/EEC 80/1269 51.8 kW
Gewichten
Bedrijfsgewicht 9565 kg
Gewicht
Maximaal bedrijfsgewicht met cabine** 9565 kg
Opmerking (1) **Minimum gewicht is inclusief stalen rupsen, geen contragewicht, machinist, volle brandstoftank, standaard graafarm, blad en laadbak.
Opmerking (2) **Maximaal gewicht is inclusief stalen rupsen met platen, extra contragewicht, machinist, volle brandstoftank, lange stick, vast blad en geen laadbak.
Minimaal bedrijfsgewicht met cabine* 8950 kg
Gewichtstoename t.o.v. minimale configuratie
Stalen rups met platen 330 kg
Lange stick 66 kg
Contragewicht 250 kg
Rijsysteem
Hellingvermogen - maximaal 30°
Bodemdruk - minimaal gewicht 34.7 kPa
Bodemdruk - maximaal gewicht 37.1 kPa
Rijsnelheid - hoog 4.9 km/h
Rijsnelheid - laag 2.6 km/h
Maximale trekkracht - hoge snelheid 28.9 kN
Maximale trekkracht - lage snelheid 84.8 kN
Mogelijkheden voor onderhoudsvulling
Motorolie 11.2 l
Brandstoftank 147 l
Hydraulisch systeem 110 l
Vulhoeveelheden
Koelsysteem 10 l
Hydrauliekolietank 53 l
Hydraulisch systeem
Type Lastdetectiehydrauliek met plunjerpomp met variabel slagvolume
Bedrijfsdruk - zwenken 250 bar
Extra circuit - secundair - opbrengst 33 l/min
Extra circuit - primair (hoge opbrengst) - druk 285 bar
Graafkracht - stick - standaard 42.3 kN
Graafkracht - stick - lang 35.7 kN
Extra circuit - secundair - druk 285 bar
Bedrijfsdruk - rijden 285 bar
Pompopbrengst bij 2400 tpm 233 l/min
Graafkracht - laadbak 62 kN
Extra circuit - primair (hoge opbrengst) - opbrengst 140 l/min
Bedrijfsdruk - uitrusting 285 bar
Opmerking Debiet en druk zijn niet combineerbaar. Onder belasting, als het debiet stijgt, daalt de druk.
Maximum extra circuit - secundair - debiet bij pomp 33 l/min
Maximum extra circuit - secundair - druk bij pomp 285 bar
Maximum extra circuit - primair (hoge druk) - Debiet bij pomp 140 l/min
Maximum extra circuit - primair (hoge druk) - Druk bij pomp 285 bar
Zwenksysteem
Zwenksnelheid van machine 10.6 r/min
Zwenken van giek - rechts 50 graden
Zwenken van giek - links 60 graden
Blad
Hoogte 431 mm
Breedte - breed 2640 mm
Breedte - standaard 2470 mm
Certificering - cabine
ROPS-constructie (bescherming bij omkantelen) ISO 12117-2:2008
Bovenste afscherming ISO 10262:1998 Niveau I
TOPS-constructie (kantelbeveiligingsconstructie) ISO 12117:1997
Geluid
Gemiddelde geluidsdruk buiten de cabine (ISO 6395:2008) 99 dB(A)
Opmerking Richtlijn Europese Unie "2000/14/EG"
Geluidsdruk bij de machinist (ISO 6396:2008) 72 dB(A)
Afmetingen - standaardstick
Zwenken van giek - rechts 935 mm
Maximale vrije storthoogte 4760 mm
Zwenkstraal over achterkant zonder contragewicht 1450 mm
Transporthoogte 2487 mm
Maximale reikwijdte - maaiveldhoogte 6949 mm
Totale lengte van onderwagen 3200 mm
Hoogte van cabine 2541 mm
Zwenklager - hoogte 756 mm
Maximale graafhoogte 6736 mm
Breedte van rupsband/rupsplaten 450 mm
Totale rupsbreedte 2470 mm
Bodemvrijheid 356 mm
Totale transportlengte 6731 mm
Maximale reikwijdte 7141 mm
Zwenkstraal over achterkant met contragewicht 1585 mm
Reikwijdte van ingeschoven giek 3059 mm
Verticale wand 2991 mm
Graafdiepte 4108 mm
Lengte stick 1820 mm
Zwenken van giek - links 604 mm
Maximale bladhoogte 408 mm
Maximale bladdiepte 671 mm
Opmerking **Giekhoogte wanneer de graafarm in de vervoerpositie is vastgepind (indien beschikbaar) zonder uitrustingsstukken.
Totale verzendlengte - zonder contragewicht 6774 mm
Totale verzendlengte - met contragewicht 6774 mm
Opmerking (2) ***Met mes aan de achterkant van de machine.
Opmerking (1) **Hoogte wanneer de giek in de werkpositie is vastgepind met uitrustingsstukken Standaard graafarm die maar één penpositie biedt.
Hoogte - Giek Transport - Geen uitrustingsstukken* 2430 mm
Hoogte - Giek Transport - Met uitrustingsstukken* 2660 mm
Afmetingen - lange stick
Graafdiepte 4643 mm
Totale transportlengte 6816 mm
Maximale vrije storthoogte 5072 mm
Reikwijdte van ingeschoven giek 3215 mm
Verticale wand 3404 mm
Maximale bladdiepte 671 mm
Totale lengte van onderwagen 3200 mm
Totale rupsbreedte 2470 mm
Transporthoogte 2514 mm
Lengte stick 2358 mm
Maximale bladhoogte 408 mm
Maximale graafhoogte 7039 mm
Zwenkstraal over achterkant met contragewicht 1585 mm
Maximale reikwijdte 7637 mm
Hoogte van cabine 2541 mm
Bodemvrijheid 356 mm
Zwenklager - hoogte 756 mm
Breedte van rupsband/rupsplaten 450 mm
Zwenken van giek - links 604 mm
Zwenken van giek - rechts 935 mm
Zwenkstraal over achterkant zonder contragewicht 1450 mm
Maximale reikwijdte - maaiveldhoogte 7460 mm
Opmerking **Giekhoogte wanneer de graafarm in de vervoerpositie is vastgepind (indien beschikbaar) zonder uitrustingsstukken.
Opmerking (2) ***Met mes aan de achterkant van de machine.
Opmerking (1) **Hoogte wanneer de giek in de werkpositie is vastgepind met uitrustingsstukken Standaard graafarm die maar één penpositie biedt.
Hoogte - Giek Transport - Geen uitrustingsstukken* 2260 mm
Totale verzendlengte - met contragewicht 7052 mm (277,6")***
Hoogte - Giek Transport - Met uitrustingsstukken* 3050 mm
Totale verzendlengte - zonder contragewicht 7052 mm (277,6")***
Airconditioningsysteem
Airconditioning Het airconditioningsysteem van deze machine bevat het gefluoreerde broeikasgas R134a als koelmiddel (aardopwarmingsvermogen = 1430). Het systeem bevat 1.0 kg koelmiddel, dat een CO2-equivalent heeft van 1,430 metrische ton.

Kenmerken

DE HELE DAG COMFORTABEL

  • De afgedichte overdrukcabine is uitgerust met een verbeterd airconditioningsysteem, verstelbare polssteunen en een geveerde stoel, zodat u de hele dag comfortabel kunt werken.

EENVOUDIG TE BEDIENEN

  • De bedieningselementen zijn gebruiksvriendelijk en via de intuïtieve monitor van de nieuwe generatie kan de machinist voorkeuren aanpassen en machinegegevens eenvoudig aflezen.

RIJMODUS MET JOYSTICKBESTURING

  • Over het werkterrein rijden is nog gemakkelijker met de joystickbesturingsoptie van Cat. Schakel eenvoudig om van traditionele rijhendels en -pedalen naar joysticks met een druk op een knop. Geniet van minder inspanning en betere controle!

GROTE PRESTATIES IN EEN MINI-ONTWERP

  • Dankzij de verbeterde hef-, zwenk-, rij- en multifunctionele prestaties kunt u het werk efficiënter doen, en dankzij de bladdrijver kunt u het blad gemakkelijk schoonmaken.

VEILIGHEID OP HET WERKTERREIN

  • Uw veiligheid is onze hoogste prioriteit. De minigraafmachine van Cat is zodanig ontworpen dat u veilig bent op het werkterrein. Een optionele achteruitrijcamera, instapverlichting, werklampen en een fluorescerende oprolbare veiligheidsgordel zijn slechts enkele van de ingebouwde veiligheidsvoorzieningen van de machine.

EENVOUDIG ONDERHOUD VOOR MINDER STILSTAND

  • De minigraafmachine van Cat is snel en eenvoudig te onderhouden. Routine-onderhoudspunten zijn gemakkelijk te bereiken op maaiveldhoogte met gegroepeerde onderhoudspunten en robuuste servicepanelen.

LAGERE BEDRIJFSKOSTEN

  • De minigraafmachine van Cat werd ontworpen om uw bedrijfskosten te verlagen en is uitgerust met functies zoals automatisch stationair draaien, automatische motoruitschakeling en efficiënte hydrauliek met een pomp met variabel slagvolume.

ONGEËVENAARDE DEALERONDERSTEUNING

  • Uw Cat dealer staat voor u klaar om u te helpen uw bedrijfsdoelstellingen te bereiken. Bij uw Cat dealer kunt u altijd terecht, niet alleen voor materieel maar ook voor training van machinisten, onderhoud en nog veel meer.
