Cat 301.5

Compacte graafmachines

  • Motortype - Cat® C1.1
  • Bedrijfsgewicht - 1.713 kg
  • Motorvermogen - 16,1 kW
Download brochure Vraag een offerte aan
Nieuwe generatie
Hydraulische minigraafmachine 301.5
Hydraulische minigraafmachine 301.5
Hydraulische minigraafmachine 301.5
Hydraulische minigraafmachine 301.5

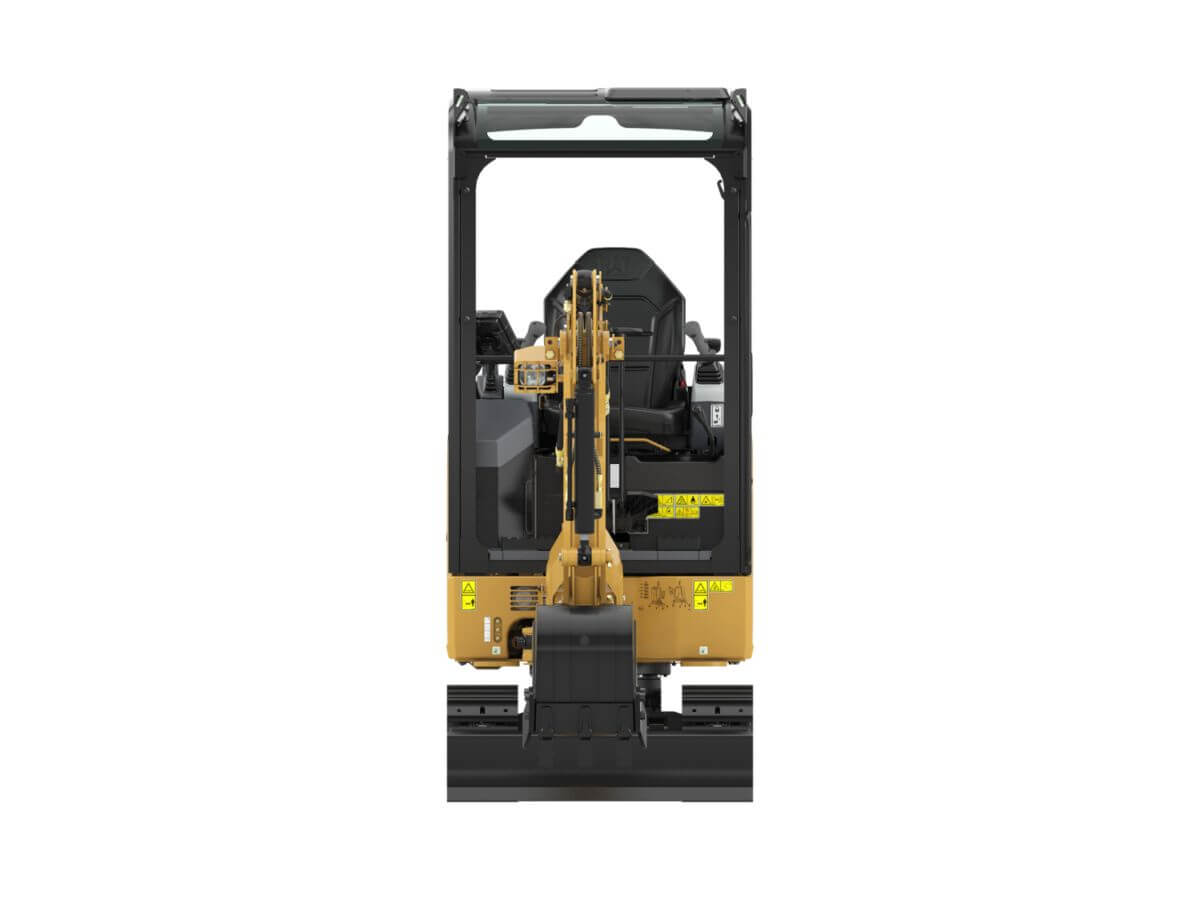

Vooraanzicht

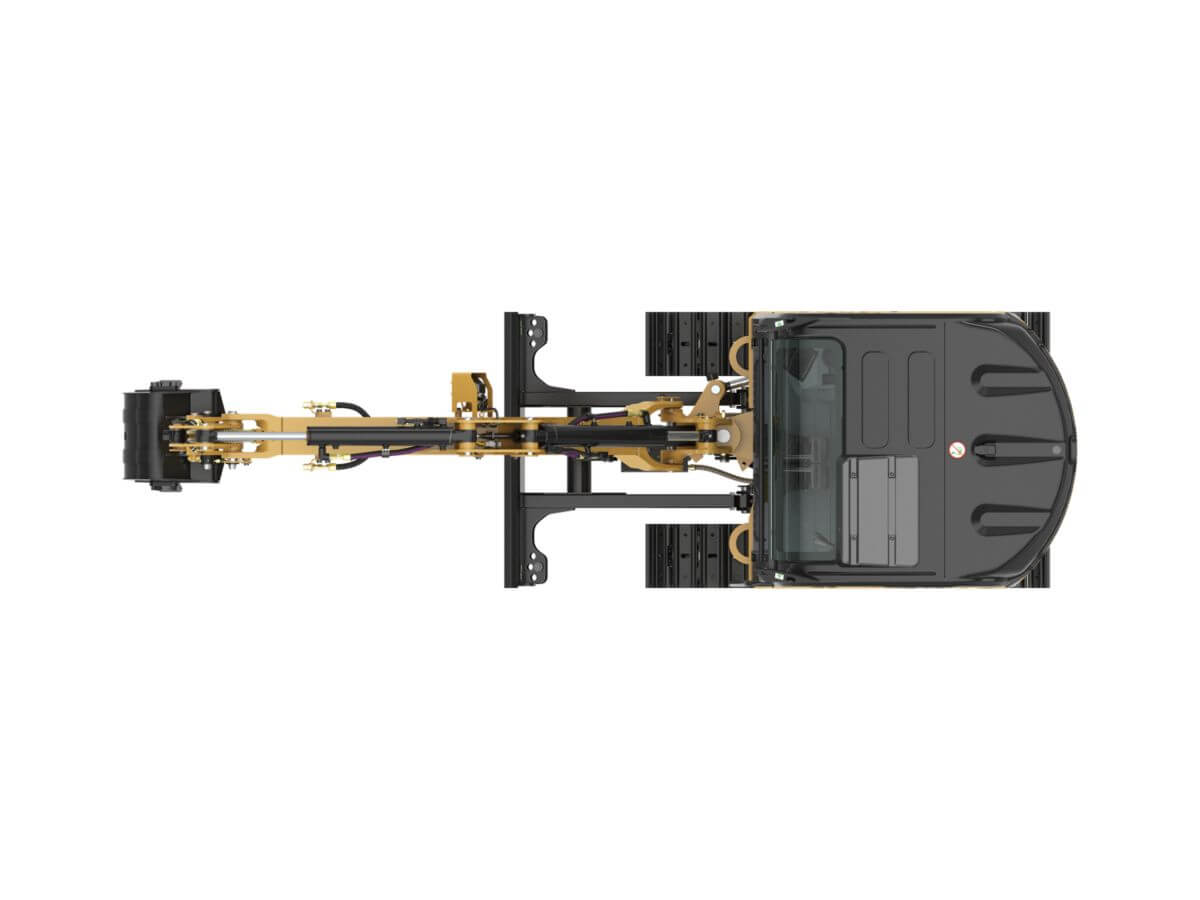

Bovenaanzicht

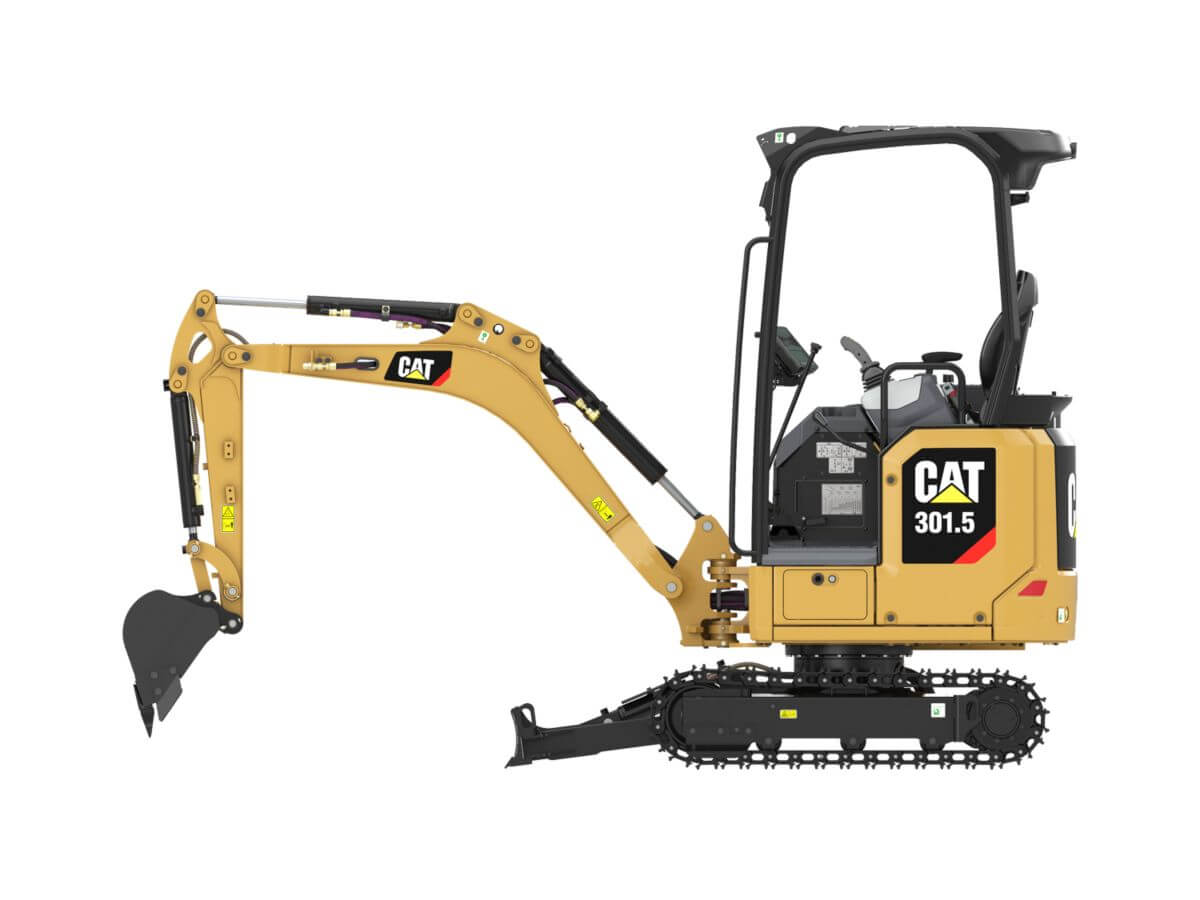

Aanzicht links
Achteraanzicht
Onderaanzicht
Aanzicht rechts
Hydraulische minigraafmachine 301.5

Specificaties

Motor
Nettovermogen 15.7 kW
Motortype C1.1
Cilinderinhoud 1.1 l
Brutovermogen - ISO 14396 16.1 kW
Slag 81 mm
Boring 77 mm
Emissies Voldoet aan emissienormen Amerikaanse EPA Tier 4 Final en EU Stage V.
Opmerking Het nettovermogen is getest volgens de normen ISO 9249:2007 en EEG 80/1269.
Nominaal nettovermogen - 2400 tpm - ISO 9249/EEG 80/1269 14.3 kW
Opmerking (2) Het opgegeven nettovermogen is het beschikbare vermogen aan het vliegwiel wanneer de motor met een af fabriek geïnstalleerde ventilator, luchtinlaatsysteem, uitlaatsysteem en dynamo met een minimale belasting is uitgerust.
Opmerking (1) Motorvermogen is getest volgens ISO 14396:2002.
Nettovermogen - 2400 tpm - ISO 9249/EEG 80/1269 15.7 kW
Brutovermogen - SAE J1995:2014 16.1 kW
Gewichten
Bedrijfsgewicht 1775 kg
Afmetingen - lange stick
Graafdiepte 2540 mm
Maximale bladhoogte 275 mm
Lengte stick 1160 mm
Giekhoogte - transportstand 1040 mm
Maximale reikwijdte 3960 mm
Maximale graafhoogte 3490 mm
Opmerking *Totale transportlengte is afhankelijk van stand van blad tijdens transport.
Zwenkstraal over achterkant 820 mm
Totale lengte van onderwagen 1460 mm
Spoorbreedte - uitgeschoven 1300 mm
Reikwijdte van ingeschoven giek 1450 mm
Totale transporthoogte 2310 mm
Maximale bladdiepte 260 mm
Maximale reikwijdte - maaiveldhoogte 3890 mm
Totale transportlengte* 3590 mm
Maximale vrije storthoogte 2510 mm
Zwenklager - hoogte 445 mm
Minimale bodemvrijheid onder onderwagen 155 mm
Zwenken van giek - links 65 °
Verticale wand 1890 mm
Rupsbreedte - ingeschoven 990 mm
Breedte van rupsband/rupsplaten 230 mm
Zwenken van giek - rechts 50 °
Blad
Hoogte 225 mm
Opmerking *Uitgeschoven – 1300 mm (51")
Breedte* 990 mm
Gewicht
Minimaal bedrijfsgewicht met overkapping* 1580 kg
Opmerking (1) *Minimaal gewicht is inclusief rubberen rupsen, machinist, vaste onderwagen en volle brandstoftank.
Maximaal bedrijfsgewicht met overkapping** 1775 kg
Opmerking (2) **Maximaal gewicht is inclusief stalen rupsen, machinist, uitschuifbare onderwagen en volle brandstoftank.
EU: gewicht CE-plaatje*** 1740 kg
Opmerking (3) ***Gewicht CE-plaatje is gebaseerd op de meest voorkomende EU-configuratie. Inclusief machinist van 75 kg (165 lb) en volle brandstoftank en exclusief laadbak.
Afmetingen - standaardstick
Zwenklager - hoogte 445 mm
Totale lengte van onderwagen 1460 mm
Maximale reikwijdte - maaiveldhoogte 3730 mm
Zwenken van giek - links 65 °
Maximale reikwijdte 3800 mm
Totale transporthoogte 2310 mm
Maximale bladdiepte 260 mm
Minimale bodemvrijheid onder onderwagen 155 mm
Verticale wand 1800 mm
Graafdiepte 2340 mm
Spoorbreedte - uitgeschoven 1300 mm
Breedte van rupsband/rupsplaten 230 mm
Lengte stick 960 mm
Maximale graafhoogte 3430 mm
Totale transportlengte* 3620 mm
Reikwijdte van ingeschoven giek 1460 mm
Maximale bladhoogte 275 mm
Maximale vrije storthoogte 2450 mm
Zwenken van giek - rechts 50 °
Opmerking *Totale transportlengte is afhankelijk van stand van blad tijdens transport.
Giekhoogte - transportstand 1090 mm
Zwenkstraal over achterkant 820 mm
Rupsbreedte - ingeschoven 990 mm
Hydraulisch systeem
Pompopbrengst bij 2400 tpm 66 l/min
Graafkracht - stick - lang 7.2 kN
Bedrijfsdruk - zwenken 103 bar
Graafkracht - stick - standaard 8.2 kN
Extra circuit - primair - opbrengst 33 l/min
Extra circuit - secundair - druk 213 bar
Bedrijfsdruk - rijden 213 bar
Bedrijfsdruk - uitrusting 213 bar
Extra circuit - secundair - opbrengst 14 l/min
Graafkracht - laadbak 14.1 kN
Extra circuit - primair - druk 213 bar
Type Lastdetectiehydrauliek met plunjerpomp met variabel slagvolume
Rijsysteem
Maximale trekkracht - hoge snelheid 10.3 kN
Bodemdruk - minimaal gewicht 27.3 kPa
Bodemdruk - maximaal gewicht 30.6 kPa
Rijsnelheid - hoog 4.4 km/h
Rijsnelheid - laag 2.9 km/h
Maximale trekkracht - lage snelheid 16 kN
Hellingvermogen - maximaal 30°
Certificering - overkapping
ROPS-constructie (bescherming bij omkantelen) ISO 12117-2:2008
TOPS-constructie (kantelbeveiligingsconstructie) ISO 12117:1997
Bovenste afscherming ISO 10262:1998 Niveau I
Geluid
Gemiddelde geluidsdruk buiten de cabine (ISO 6395:2008) 93 dB(A)
Opmerking Richtlijn Europese Unie "2000/14/EG"
Vulhoeveelheden
Koelsysteem 3.9 l
Hydrauliekolietank 18 l
Mogelijkheden voor onderhoudsvulling
Motorolie 4.4 l
Hydraulisch systeem 26 l
Brandstoftank 22 l
Zwenksysteem
Zwenksnelheid van machine 9.8 r/min
Gewichtstoename t.o.v. minimale configuratie
Lange stick 8 kg
Stalen rupsen 57 kg
Uitschuifbare onderwagen 129 kg

Kenmerken

DE HELE DAG COMFORTABEL

  • Verstelbare polssteunen en een geveerde stoel zorgen dat u de hele dag comfortabel kunt werken.
302 CR Mini Hydraulic Excavator

EENVOUDIG TE BEDIENEN

  • De bedieningselementen zijn gebruiksvriendelijk en via de intuïtieve lcd-monitor van de nieuwe generatie kunt u de machinegegevens eenvoudig aflezen.

RIJMODUS MET JOYSTICKBESTURING

  • Over het werkterrein rijden is nog gemakkelijker met de joystickbesturingsoptie van Cat. Schakel eenvoudig om van traditionele rijhendels en -pedalen naar joysticks met een druk op een knop. Geniet van minder inspanning en betere controle!
STICK STEER TRAVEL MODE

GROOTSE PRESTATIES IN EEN COMPACT ONTWERP

  • Dankzij het grote hefvermogen en de goede graafprestaties kunt u de klus sneller uitvoeren. Het intrekbare onderstel biedt u toegang tot en laat u werken in de meest krappe ruimtes. Met graven-naar-blad en de zweeffunctie van de dozer kunt u gemakkelijk opruimen.
BIG PERFORMANCE IN A COMPACT DESIGN

VEILIGHEID OP HET WERKTERREIN

  • Uw veiligheid is onze hoogste prioriteit. De Cat minigraafmachine is zodanig ontworpen dat u veilig bent op het werkterrein. Instapverlichting, werklampen en een fluorescerende oprolbare veiligheidsgordel zijn slechts enkele van de ingebouwde veiligheidsvoorzieningen van de machine.
SAFETY ON THE JOB SITE

EENVOUDIG ONDERHOUD VOOR MINDER STILSTAND

  • De Cat minigraafmachine is snel en eenvoudig te onderhouden. Routine-onderhoudspunten zijn gemakkelijk te bereiken op maaiveldhoogte via de zijportieren. Met de unieke kantelbare overkapping kunt u extra onderhoudsgebieden bereiken wanneer dat nodig is.
302 CR Mini Hydraulic Excavator

LAGERE BEDRIJFSKOSTEN

  • De Catminigraafmachine werd ontworpen om uw bedrijfskosten te verlagen en is uitgerust met functies zoals automatische stationair-uitschakeling, automatische motoruitschakeling en efficiënte hydrauliek met een pomp met variabel slagvolume.
LAGERE BEDRIJFSKOSTEN

Bekijk dit product in 360°
