Cat 317

Kleine graafmachines

  • Motortype - Cat® C4.4
  • Bedrijfsgewicht - 18.200 kg
  • Motorvermogen - 97 kW

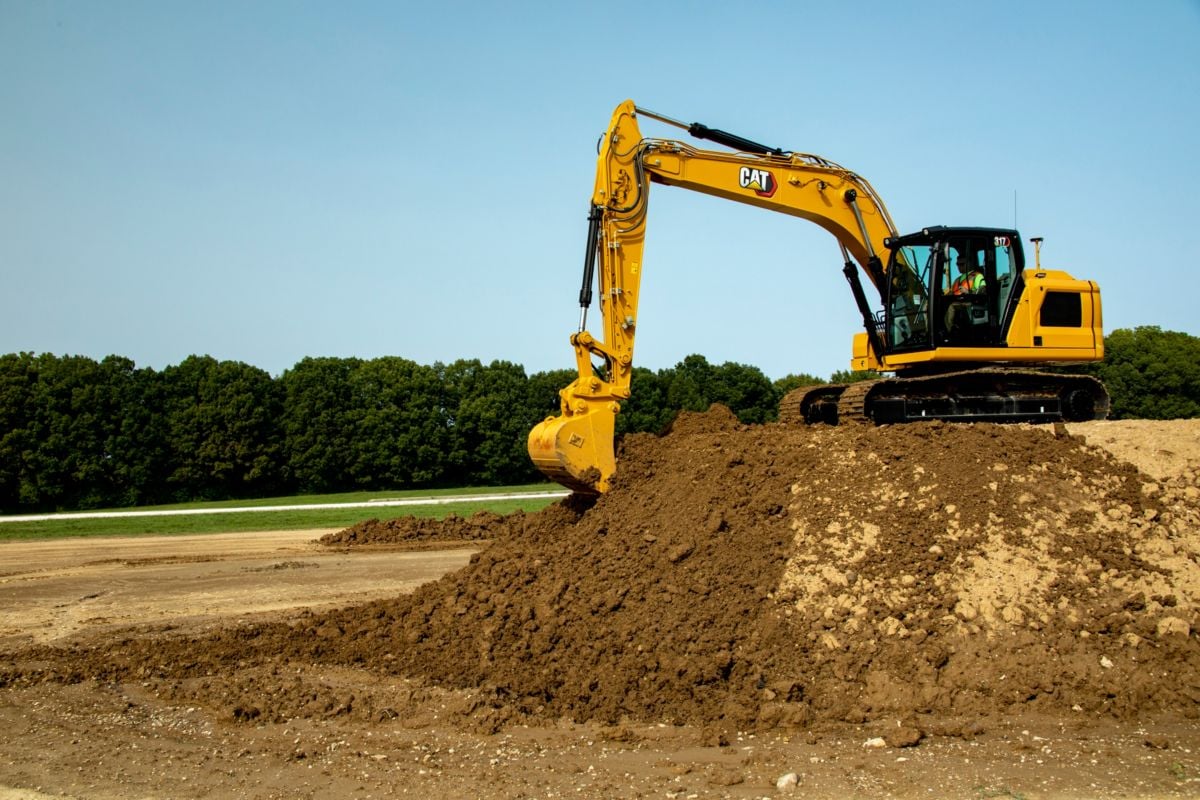

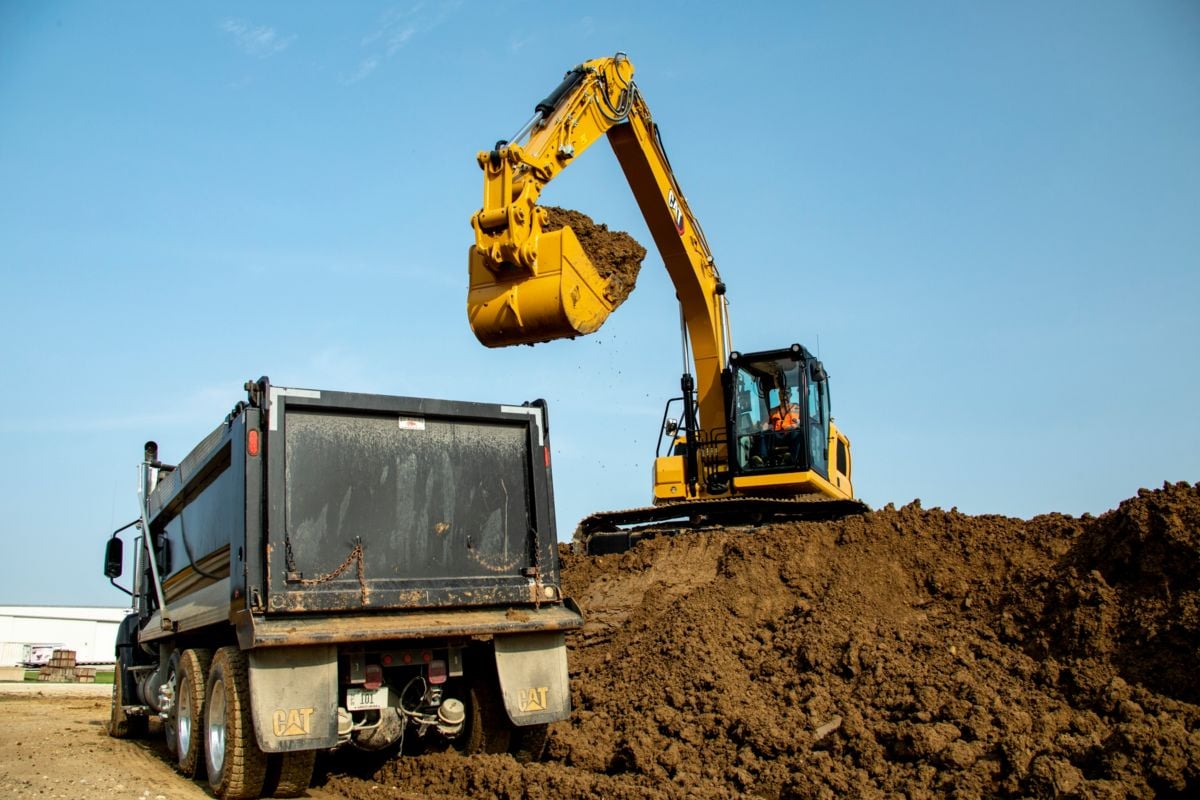

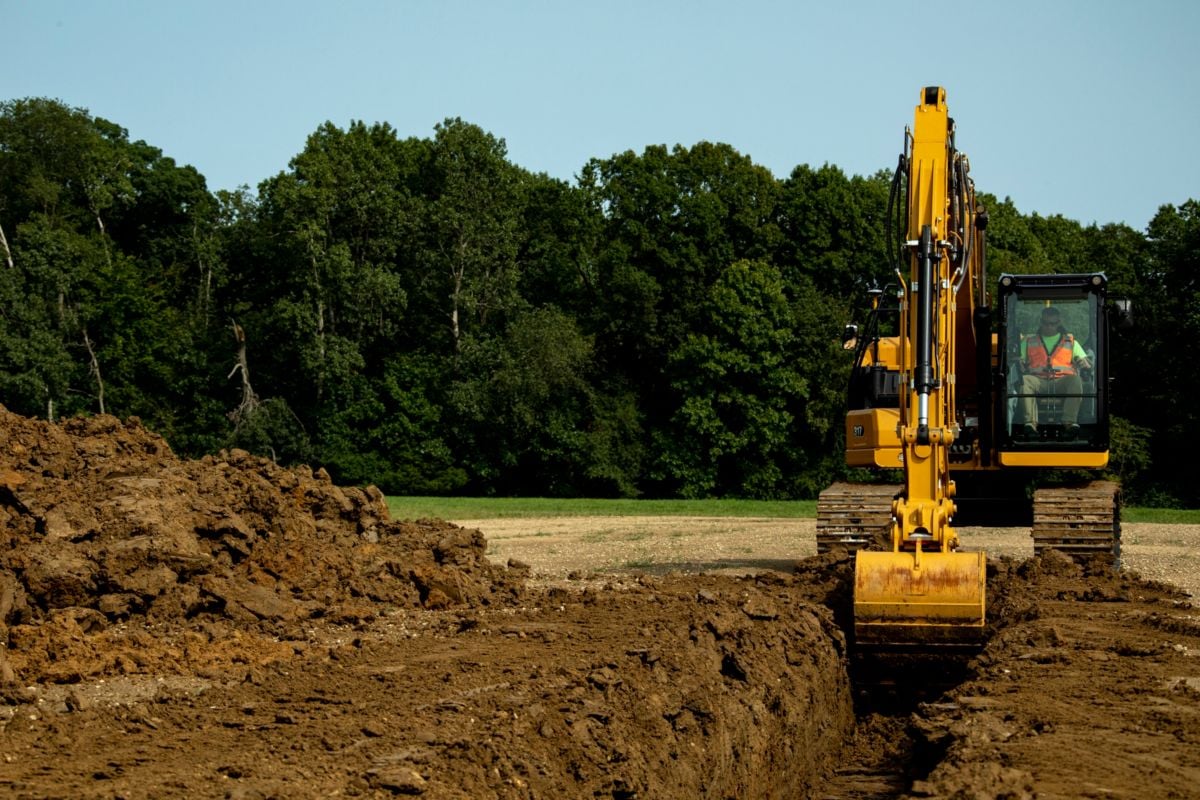

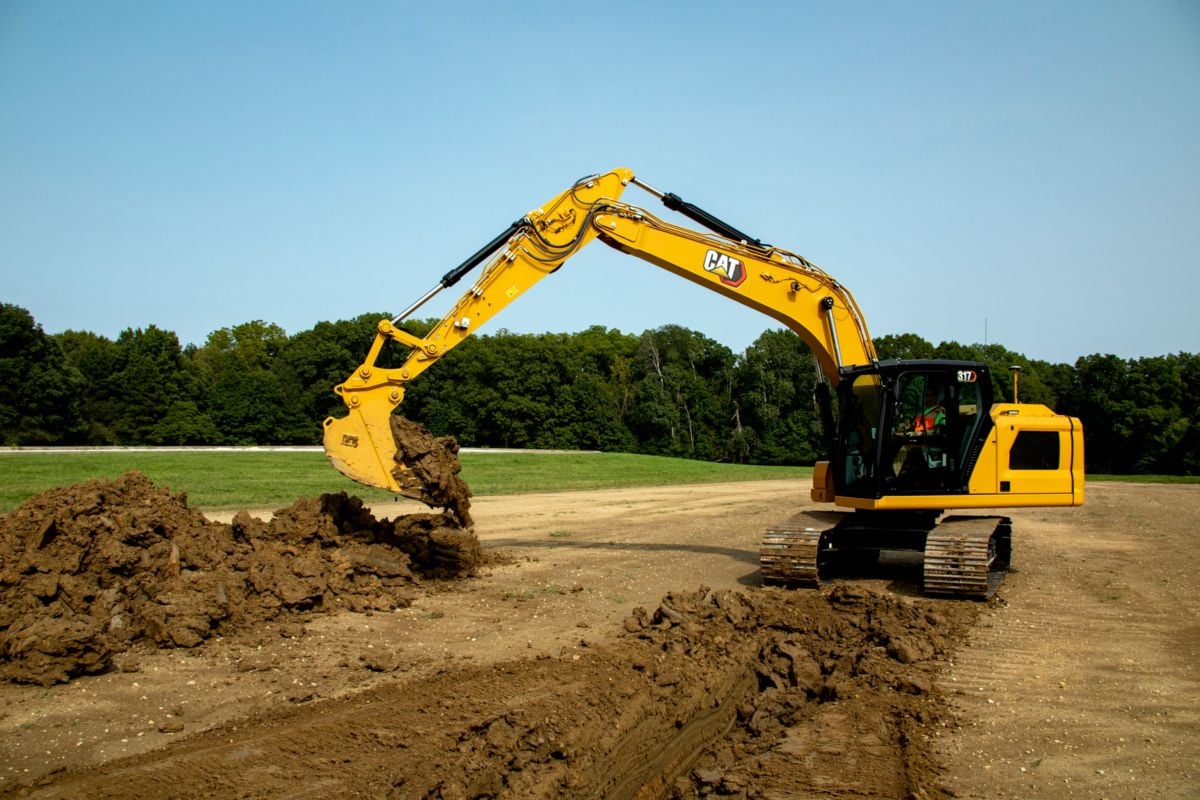

Over de Cat 317



De hydraulische graafmachine 317 verhoogt de productiviteit op het werkterrein. Dankzij standaard, gebruiksvriendelijke Cat® technologieën, upgrades voor betere prestaties en lage brandstof- en onderhoudskosten kunt u de hele dag snel en zorgvuldig materialen verplaatsen en tegelijkertijd geld besparen.

Specificaties

Motor
Nettovermogen – ISO 9249 97 kW
Motortype Cat C4.4
Motorvermogen - ISO 14396 98 kW
Boring 105 mm
Slag 127 mm
Cilinderinhoud 4.4 L
Hydraulisch systeem
Hoofdsysteem - maximale stroom 296 L/min (78 gal/min)
Maximale druk - uitrusting 35000 kPa
Maximale druk – rijden 35000 kPa
Maximale druk - zwenken 25800 kPa
Zwenkmechanisme
Zwenksnelheid 8.7 tpm
Maximaal zwenkkoppel 64 kNm
Gewichten
Bedrijfsgewicht 17600 kg
Vulhoeveelheden
Inhoud van brandstoftank 271 L
Koelsysteem 28 L
Motorolie 15 L
Eindaandrijving - per stuk 6 L
Hydraulisch systeem – inclusief tank 94 L
Hydrauliekolietank 87 L
DEF-tank 22 L
Afmetingen
Giek Lange giek van 5,1 m (16'9")
Stick Lang R2,6 m (8'6")
Laadbak GD 0,65 m³ (0.85 yd³)
Transporthoogte - bovenkant van cabine 2930 mm
Handgreephoogte 2940 mm
Transportlengte 8550 mm
Zwenkstraal over achterkant 2500 mm
Speling van contragewicht 1010 mm
Bodemvrijheid 430 mm
Rupslengte 3970 mm
Lengte tot midden van rollen 3170 mm
Rupsmaat 1990 mm
Transportbreedte 2490 mm
Werkbereiken en krachten
Maximale graafdiepte 6070 mm
Giek Lange giek van 5,1 m (16'9")
Stick Lang R2,6 m (8'6")
Laadbak GD 0,65 m³ (0.85 yd³)
Maximale reikwijdte op maaiveldhoogte 8760 mm
Maximale graafhoogte 8950 mm
Maximale laadhoogte 6210 mm
Minimale laadhoogte 2320 mm
Maximale graafdiepte voor vlakke bodem, 2440 mm (8') 5880 mm
Maximale graafdiepte, verticale wand 5850 mm
Minimale radius van werkuitrusting 2980 mm
Graafkracht van de bak – ISO 124 kN
Graafkracht van stick (ISO) 80 kN
Airconditioningsysteem
Airconditioning Het airconditioningsysteem van deze machine bevat het gefluoreerde broeikasgas R134a als koelmiddel (aardopwarmingsvermogen = 1430). Het systeem bevat 0,9 kg koelmiddel, dat een CO/2\-equivalent heeft van 1,287 metrische ton.

Kenmerken

Nieuwste functies

  • Het nieuwe geïntegreerde beheersysteem voor de voertuigstatus waarschuwt de machinist met stapsgewijze onderhoudsadviezen en onderdelen die nodig zijn om de inzetbaarheid te vergroten.
  • Het nieuwe Global Navigation Satellite System (GNSS) met enkele antenne biedt u visuele en auditieve geleiding bij het nivelleren.
  • Met een nieuw extra relais kunt u CB-radio's, zwaailampen en andere uitrustingsstukken in- en uitschakelen zonder uw handen van de joysticks te nemen.
  • Door verbeterde software-integratie kunnen uitrustingsstukken van kantelbare zwenkinrichten naadloos werken met Cat Grade- en Payload-technologieën.
  • Verbeter de zichtbaarheid om onderhoudswerkzaamheden eenvoudiger en veiliger te maken met optionele inspectieverlichting.
  • Maak het werkterrein veiliger met een optioneel zwenkalarm.
Niet alle opties zijn in alle regio's leverbaar. Raadpleeg uw plaatselijke Cat dealer voor de specifieke beschikbaarheid in uw regio.
Versienummer: 07C
Nieuwste functies

Met groot prestatievermogen en productiviteit

  • Grotere opbreekkracht en hydraulisch vermogen verhogen de productiviteit met tot wel 8% in vergelijking met het vorige model.
  • Het geavanceerde hydraulische systeem zorgt voor de optimale balans van vermogen en efficiëntie. Tegelijkertijd biedt het de controle die u nodig hebt om nauwkeurig te graven.
  • Verminder het brandstofverbruik met tot wel 5% in vergelijking met het vorige model.
  • Stem uw machine af op het werk met verschillende vermogensmodi. De Smart-modus past het motor- en hydraulische vermogen automatisch aan de werkomstandigheden aan. De vermogensmodus biedt continu maximale productiviteit en de ECO-modus beperkt het brandstofverbruik bij minder veeleisende toepassingen.
  • Hogere productie in veeleisende toepassingen, betere penetratie in hopen en snellere cyclustijden met de Advansys™-laadbaktanden van Cat. Het wisselen van tanden kan snel worden gedaan met een eenvoudige moersleutel in plaats van met een hamer of speciaal gereedschap, voor meer veiligheid en inzetbaarheid.
  • De extra hydraulische opties geven u de veelzijdigheid om diverse uitrustingsstukken van Cat te gebruiken.
  • De C4.4-motor van Cat voldoet aan de emissienormen van de Amerikaanse EPA Tier 4 Final, EU Stage V en Japan 2014 (Tier 4 Final).
  • Laat de temperatuur u niet weerhouden om te werken. De 317 heeft een optioneel koudestartvermogen tot -25 °C (-13 °F).
Met groot prestatievermogen en productiviteit

Meer efficiëntie en productiviteit met de technologieën van Cat

  • Verhoog de productiviteit met tot wel 45% ten opzichte van traditioneel nivelleren met het standaard Cat GRADE systeem met 2D - inclusief mogelijkheden voor enkel indicatie en lasersysteem.
  • Graven met geleiding voor diepte, helling en horizontale afstand tot het juiste niveau. U kunt tot vier verschillende offsets voor gewenste diepte en helling instellen om tijd en geld te besparen.
  • De standaard 2D E-limiet voorkomt dat de machine buiten de door de machinist ingestelde parameters beweegt.
  • Met Cat Payload kunt u nauwkeurige laaddoelen bereiken om uw bedrijfsefficiëntie te verbeteren. Pak een lading materiaal op, met een combinatie van laadbak en duim of knijpbak, en krijg een real time schatting van het gewicht zonder zelfs maar te hoeven zwenken.
  • Met Standaard Grade Assist blijft u op het juiste niveau, eenvoudig en moeiteloos, door te graven met één hendel.
  • Stel de gewenste bakhoek in en gebruik Bucket Assist om deze hoek automatisch te behouden op hellingen, tijdens nivelleren, afwerken en het graven van sleuven.
  • Houd tijdens het heffen en bij zwaar graafwerk de rupsen op het maaiveld met Boom Assist.
  • Stop het zwenken van de graafmachine automatisch met Swing Assist, doordat de machinist de punten kan instellen voor het laden van de trucks en het graven van sleuven. Zo werkt u met minder inspanning en verbruikt u minder brandstof.
  • Upgrade naar Cat Grade met geavanceerde 2D om eenvoudig grade-ontwerpen te maken en bewerken op een tweede monitor van 254 mm (10") met aanraakscherm en hoge resolutie.
  • Wilt u een 3D-systeem om uw graafresultaten te verbeteren? Het nieuwe Global Navigation Satellite System (GNSS) van Caterpillar maakt het gemakkelijk door u visuele en auditieve geleiding te bieden bij het nivelleren. Bovendien kunt u ontwerpen maken en bewerken op de monitor met aanraakscherm terwijl u aan het werk bent. Als uw toepassing een dubbel antennesysteem nodig heeft, is het gemakkelijk om een upgrade uit te voeren.
  • Voer een upgrade uit naar onze GNSS met dubbele antenne voor maximale efficiëntie bij het nivelleren. Het systeem stelt u in staat ontwerpen te maken en bewerken op de monitor met aanraakscherm terwijl u aan het werk bent of u kunt het planontwerp naar de graafmachine laten verzenden om uw werk gemakkelijker te maken. Bovendien hebt u het extra voordeel van vermijdingsgebieden, kartering bij uitgraven en ophogen, rijbaangeleiding en augmented reality, inclusief geavanceerde positioneringsmogelijkheden.
  • Bekijk de exacte positie van de graafmachine ten opzichte van GPS- en GLONASS-systemen. De machine compenseert automatisch het kantelen en rollen van de graafmachine op hellingen.
  • Gebruik de ingebouwde mobiele technologie van de graafmachine om snel verbinding te maken met 3D-diensten als Trimble Connected Community of Virtual Reference Station.
  • Problemen oplossen op afstand brengt u in contact met een serviceprofessional bij een dealer die uw probleem oplost en u snel weer aan het werk helpt.
  • Flash op afstand werkt volgens uw schema om ervoor te zorgen dat de software van uw machine up-to-date is voor optimale prestaties.
  • Met de Cat app kunt u de locatie, uren en onderhoudsschema's van uw machinepark beheren. Ook waarschuwt de app u voor vereist onderhoud en kunt u hiermee een serviceverzoek indienen bij uw lokale Cat dealer.
  • Product Link™ is standaard en verzamelt automatisch en nauwkeurig gegevens van uw bedrijfsmiddelen, voor elk type en merk. Informatie zoals locatie, bedrijfsuren, brandstofverbruik, productiviteit, stationairtijd, onderhoudswaarschuwingen, diagnosecodes en de toestand van de machine kan online worden bekeken via webgebaseerde en mobiele toepassingen.
  • Alle Cat Grade-systemen zijn compatibel met radio's en basisstations van Trimble, Topcon en Leica. Hebt u al geïnvesteerd in een grade-infrastructuur? U kunt nivelleersystemen van Trimble, Topcon en Leica op de machine installeren.
Meer efficiëntie en productiviteit met de technologieën van Cat

Werk comfortabel in de compleet nieuwe cabine

  • Verhoog de productiviteit van machinisten met een gloednieuwe, grotere cabine. De Comfort-, Deluxe- en Premium-cabineopties verschillen per regio.
  • De Comfort-cabine is uitgerust met een mechanisch geveerde stoel. De Deluxe-stoel is voorzien van verwarming en verstelbare luchtvering en de Premium-stoel is voorzien van verwarming, koeling en automatische verstelling.
  • Stap gemakkelijker in en uit de cabine met de opklapbare linkerconsole.
  • Geavanceerde viscosedempers verminderen het trillen van de cabine.
  • Bedien de graafmachine comfortabel met de gemakkelijk te bereiken bedieningselementen vóór u.
  • Berg uw gereedschap op in de talrijke opbergruimten van de cabine, onder en achter de stoel, boven uw hoofd en in de consoles. Een bekerhouder, documenthouder en kledinghaak zijn eveneens aanwezig.
  • Gebruik de standaard USB-poorten en Bluetooth®-technologie van de radio om persoonlijke apparaten aan te sluiten en handsfree te bellen.
Werk comfortabel in de compleet nieuwe cabine

Eenvoudig te bedienen

  • Start de motor met een druk op de knop, een Bluetooth-sleutelhouder of de unieke machinist-ID-functie.
  • Programmeer de vermogensmodus die uw voorkeur heeft en de instellingen van de joystick met behulp van uw machinist-ID. De graafmachine onthoudt uw keuzes automatisch.
  • Navigeer snel op de standaardmonitor met aanraakscherm en hoge resolutie of met behulp van de draaiknopregeling.
  • De Cat locator voor uitrustingsstukken PL161 is een Bluetooth-apparaat waarmee u uw uitrustingsstukken en andere zaken snel en eenvoudig kunt vinden. De ingebouwde Bluetooth-lezer van de graafmachine of de Cat app op uw smartphone zoeken automatisch naar het apparaat.
  • Bespaar tijd en energie met de uitrustingsstukherkenning. Even schudden met het bijgevoegde uitrustingsstuk bevestigt de identiteit ervan. Het zorgt er ook voor dat alle instellingen van het uitrustingsstuk correct zijn, zodat u snel en efficiënt aan de slag kunt gaan.
  • Weet u niet zeker hoe een functie werkt of hoe u de machine moet onderhouden? Gemakkelijke toegang tot de gebruikershandleiding op de monitor met aanraakscherm.
  • De graafmachine is veel eenvoudiger te verplaatsen met de Cat joystickbesturing. Druk gewoon op een knop en gebruik één hand om te rijden en te draaien in plaats van beide handen of voeten op hendels of pedalen.
  • Maak de bediening gemakkelijker met de aanraking van een joystickknop. Extra relais stellen je in staat een CB-radio, zwaailamp en zelfs een waterinjectiesysteem voor stofbestrijding in of uit te schakelen zonder uw handen van de joysticks te halen.
  • Uitrustingsstukken voor kantelbare zwenkinrichtingen, of die nu van ons of van andere merken zijn, werken naadloos met Cat 2D Grade, Assist, Payload en e-limiet. Er is geen extra hardware nodig. U hoeft alleen "Third Party Tiltrotator System Installation" (Installatie van zwenksysteem van derden) te selecteren op de monitor, de kalibratie uit te voeren en aan de slag te gaan.

Lagere onderhoudskosten

  • Verwacht tot wel 20% lagere onderhoudskosten dan bij het vorige model.
  • Controleer en onderhoud uw machine snel met alle dagelijkse onderhoudspunten op maaiveldhoogte.
  • Controleer het motoroliepeil snel en veilig vanaf maaiveldhoogte. U kunt motorolie controleren en bijvullen aan de bovenkant van de machine, met een gunstig geplaatste extra peilstok.
  • Houd de levensduur van het filter en onderhoudsintervallen van uw graafmachine in de gaten via de monitor in de cabine.
  • Het nieuwe hydrauliekoliefilter zorgt voor een betere filtratie en heeft terugslagkleppen die de olie schoonhouden als het filter wordt vervangen. Daarnaast heeft het een langere levensduur met een vervangingsinterval van 3000 uur. Dit is 50% langer dan bij eerdere filterontwerpen.
  • Geef de productiviteit een extra impuls met proactieve serviceherinneringen. Het nieuwe IVHM-systeem (Integrated Vehicle Health Management) waarschuwt de machinist met stapsgewijze onderhoudsadviezen plus benodigde onderdelen zodat u niet met onnodige uitvaltijd te maken krijgt.
  • S·O·SSM-poorten bevinden zich op maaiveldhoogte om het onderhoud te vereenvoudigen en snel monsters te kunnen afnemen voor vloeistofanalyse.
Lagere onderhoudskosten

Veiligheid

  • Toegang tot alle dagelijkse onderhoudspunten vanaf maaiveldhoogte. U hoeft dus niet op de graafmachine te klimmen.
  • De standaard ROPS-cabine voldoet aan de eisen van ISO 12117-2:2008.
  • De stopschakelaar op maaiveldhoogte sluit alle brandstoftoevoer naar de motor af wanneer deze wordt geactiveerd en schakelt de machine uit.
  • Een achteruitkijkcamera en een camera voor zicht naar rechts zijn standaard. Upgrade naar 360°-zicht zodat u eenvoudig objecten en personeel rondom de graafmachine in één oogopslag kunt zien.
  • Het vernieuwde onderhoudsplatform biedt eenvoudig, veilig en snel toegang tot het bovenste onderhoudsplatform. Ga slipgevaar tegen met een gestanste antislipplaat op de treden van het platform.
  • Optionele terugslagkleppen voor het neerlaten van giek en stick voorkomen terugstromen, waardoor de hefarm stevig op de plaats blijft zitten, indien het hydraulische systeem onverwacht vermogen verliest.
  • De felgekleurde stoelriemen zorgen ervoor dat u correct gebruikt van de veiligheidssystemen eenvoudig kunt herkennen.
  • Antennes zijn voorzien van antidiefstalbouten en kunnen met een speciaal gereedschap gemakkelijk door de eigenaar worden verwijderd aan het einde van de werkdag.
  • 2D e-limiet voorkomt dat de graafmachine zich buiten door de machinist gedefinieerde instelpunten begeeft; het systeem werkt met combinaties van duim en laadbak, plus hamer, grijper en knijperbak.
  • Maak onderhoudswerkzaamheden eenvoudiger en veiliger met optionele inspectieverlichting. Met een klik van een schakelaar verlichten de lampen het motor-, pomp-, accu- en radiateurcompartiment voor een beter zicht.
  • Verbeter de veiligheid op het werkterrein. Voeg een zwenkalarm toe om mensen te waarschuwen wanneer u van greppel naar materiaalhoop en terug zwenkt.
Veiligheid
