Cat 340 UHD

Graafmachines sloopuitvoering

Motortype - Cat C9.3B
Bedrijfsgewicht - 58.050 kg
Motorvermogen - 234 kW

Download brochure Vraag een offerte aan

Rental available

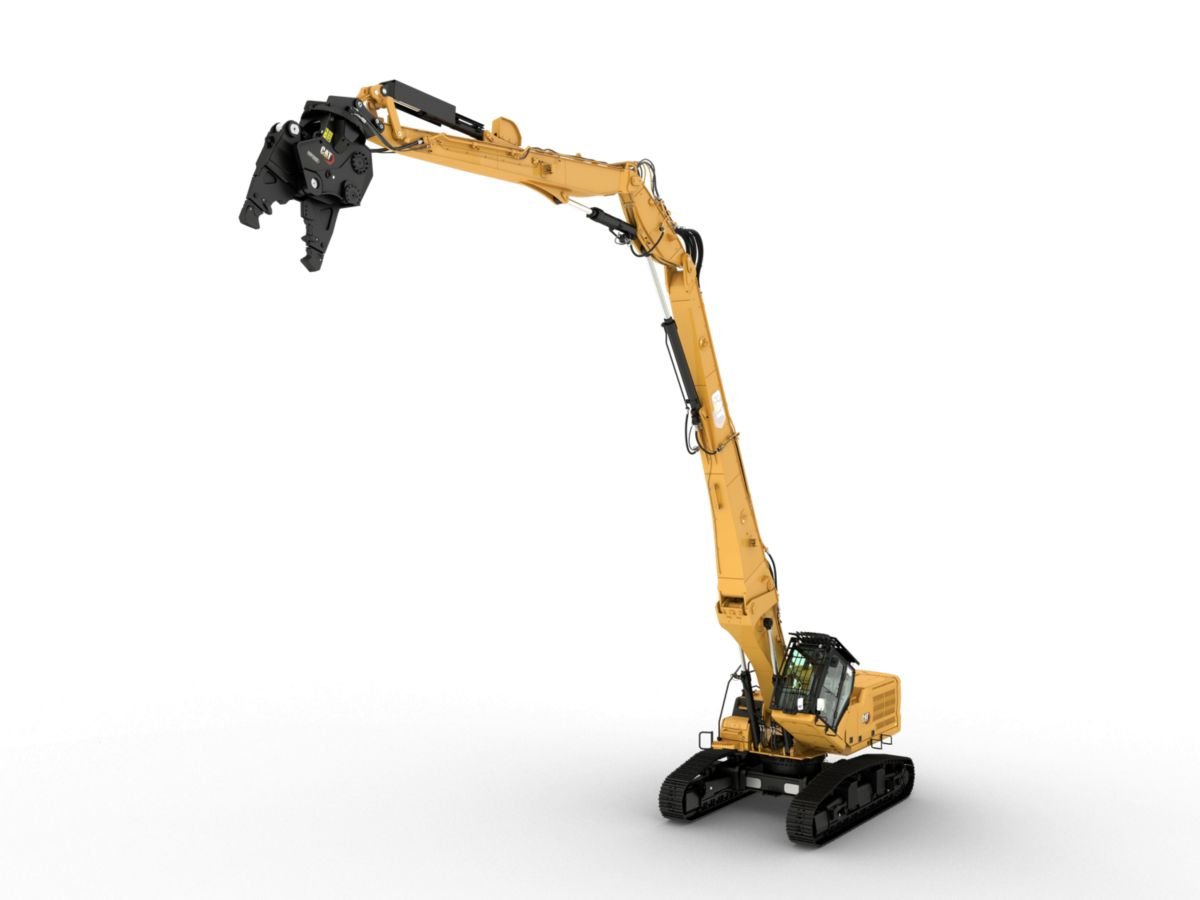

Ultra High Demolition sloopgraafmachine 340 UHD

Over de Cat 340 UHD

De Cat® 340 UHD biedt een optimale machineoplossing voor sloopwerk van gebouwen met tot 8 verdiepingen. Met het unieke koppelsysteem kunt u binnen 15 minuten wisselen tussen twee lengten van Ultra High Demolition-fronts en twee typen retrofit-gieken, zonder speciaal gereedschap. U vindt gewoon geen betere keuze voor sloopwerk in de klasse tot 50 ton.

Specificaties

Motor

Motortype	Cat C9.3B
Motorvermogen - ISO 14396	234 kW
Boring	115 mm
Slag	149 mm
Cilinderinhoud	9.3 l

Hydraulisch systeem

Hoofdsysteem - maximale stroom	558 l/min (147 gal/min)
Maximale druk - uitrusting	35000 kPa
Maximale druk - uitrusting - hefmodus	38000 kPa
Maximale druk – rijden	35000 kPa
Maximale druk - zwenken	29400 kPa

Zwenkmechanisme - UHD-giekonderdelen

Zwenksnelheid

5.2 r/min

Zwenkmechanisme

Zwenksnelheid	8.84 r/min
Maximaal zwenkkoppel	144 kN·m

Gewichten

Bedrijfsgewicht	58050 kg
Opmerking (1)	Bedrijfsgewicht omvat de Cat MP332 Multiprocessor met sloopkaken
Machinegewicht - UHD-configuratie	54700 kg
Opmerking (2)	340 UHD met 22 m front, contragewicht van 9 mt, hydraulisch variabele onderwagen van 600 mm met HD TG-rupsen en zonder uitrustingstuk
Machinegewicht - retrofit-configuratie	63200 kg
Opmerking (3)	340 retrofit-giek met R3,2DB-graafarm (10'6"), contragewicht van 9 meter, hydraulisch variabele onderwagen van 600 mm (24") met HD TG-rupsen en 2,27 M3 GD-laadbak
UHD in houder	8830 kg
Retrofit-giek in houder - graafarm van R3,35 TB	7120 kg
Retrofit-giek in houder - graafarm van R2,9 TB	7010 kg
Retrofit-giek uit twee stukken in houder - stick van R3,2 DB	8610 kg

Vulhoeveelheden

Inhoud van brandstoftank	600 l
Koelsysteem	40 l
Motorolie	32 l
Zwenkaandrijving	18 l
Eindaandrijving - per stuk	8 l
Hydraulisch systeem – inclusief tank	550 l
Hydrauliekolietank	161 l
DEF-tank	80 l

Afmetingen

Opmerking (1)	UHD-giek
Transporthoogte - bovenkant van cabine	3383 mm
Transportlengte	18.16 m
Zwenkstraal over achterkant	3521 mm
Speling van contragewicht	1397 mm
Bodemvrijheid	510 mm
Rupslengte	5770 mm
Rupsmaat	2820 mm
Rupslengte tot midden van rollen	4770 mm
Werkafmeting - uitgeschoven positie	3400 mm
Verzendingsafmeting - ingeschoven positie	2400 mm
Transportbreedte	3000 mm
Machinelengte - zonder front, met contragewicht	7.077 m
Machinelengte - zonder front en contragewicht	6.954 m
Cabinehoogte - met FOGS	3585 mm
Rupsbreedte - uitgeschoven	4000 mm
Rupsbreedte - ingeschoven	3000 mm
Opmerking (2)	Rupsplaten van 600 mm

Werkbereiken en krachten

Maximale penhoogte bij uiteinde van graafarm	22 m
Maximaal gewicht bij uiteinde van graafarm	3700 kg
Maximale werkhoogte van pen bij uiteinde van graafarm - 1/2	18.59 m
Maximaal werkbereik bij uiteinde van graafarm - 1/2	13.85 m
Maximale hoogte bij uiteinde van graafarm bij maximale reikwijdte	12.64 m
Maximale reikwijdte bij uiteinde van graafarm	13.55 m
Opmerking (1)	22 m (72'2") UHD-front over de voorkant

Werkbereiken en krachten - Retrofit-giek - Recht

Opmerking 1	Recht - R3,9 meter DB-graafarm (12'10") over de voorkant
Maximale penhoogte bij uiteinde van graafarm	12.97 m
Maximaal gewicht bij uiteinde van graafarm	4200 kg
Maximale hoogte bij uiteinde van graafarm bij maximale reikwijdte	2.31 m
Maximale reikwijdte bij uiteinde van graafarm	11.32 m
Laadbak	2,27 M3, algemeen gebruik
Maximale graafdiepte	6.01 m
Maximale reikwijdte - maaiveldhoogte	12.9 m
Maximale laadhoogte	10.73 m
Minimale laadhoogte	12.8 m
Graafkracht van de bak – ISO	210 kN
Graafkracht van graafarm (ISO)	144 kN

Werkbereiken en krachten - Retrofit-giek - Gebogen

Opmerking 1	Gebogen - R3,9 meter DB-graafarm (12'10") over de voorkant
Laadbak	2,27 M3, algemeen gebruik
Maximale graafdiepte	7.58 m
Maximale reikwijdte - maaiveldhoogte	11.91 m
Maximale graafhoogte	10.88 m
Maximale laadhoogte	7.68 m
Minimale laadhoogte	2.22 m
Graafkracht van de bak – ISO	210 kN
Graafkracht van graafarm - ISO	144 kN

Kenmerken

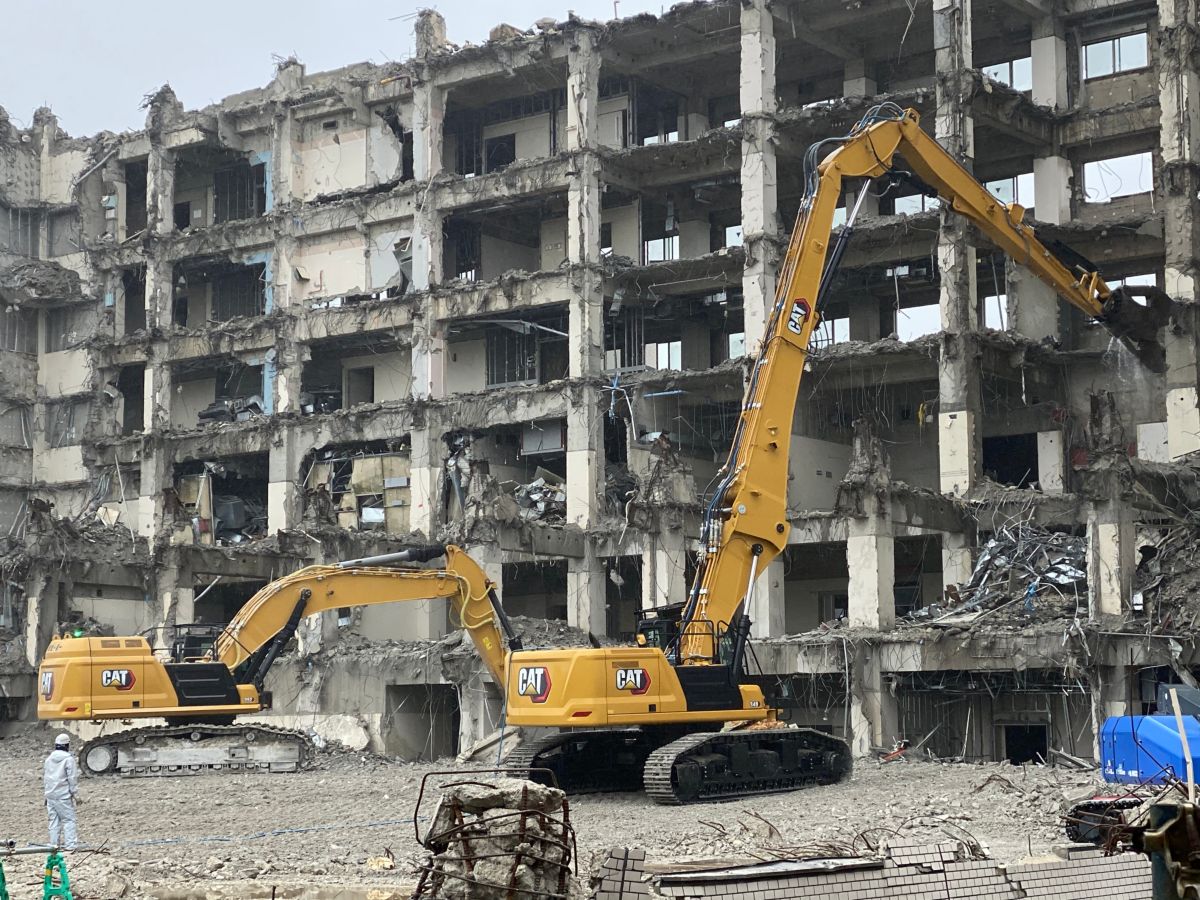

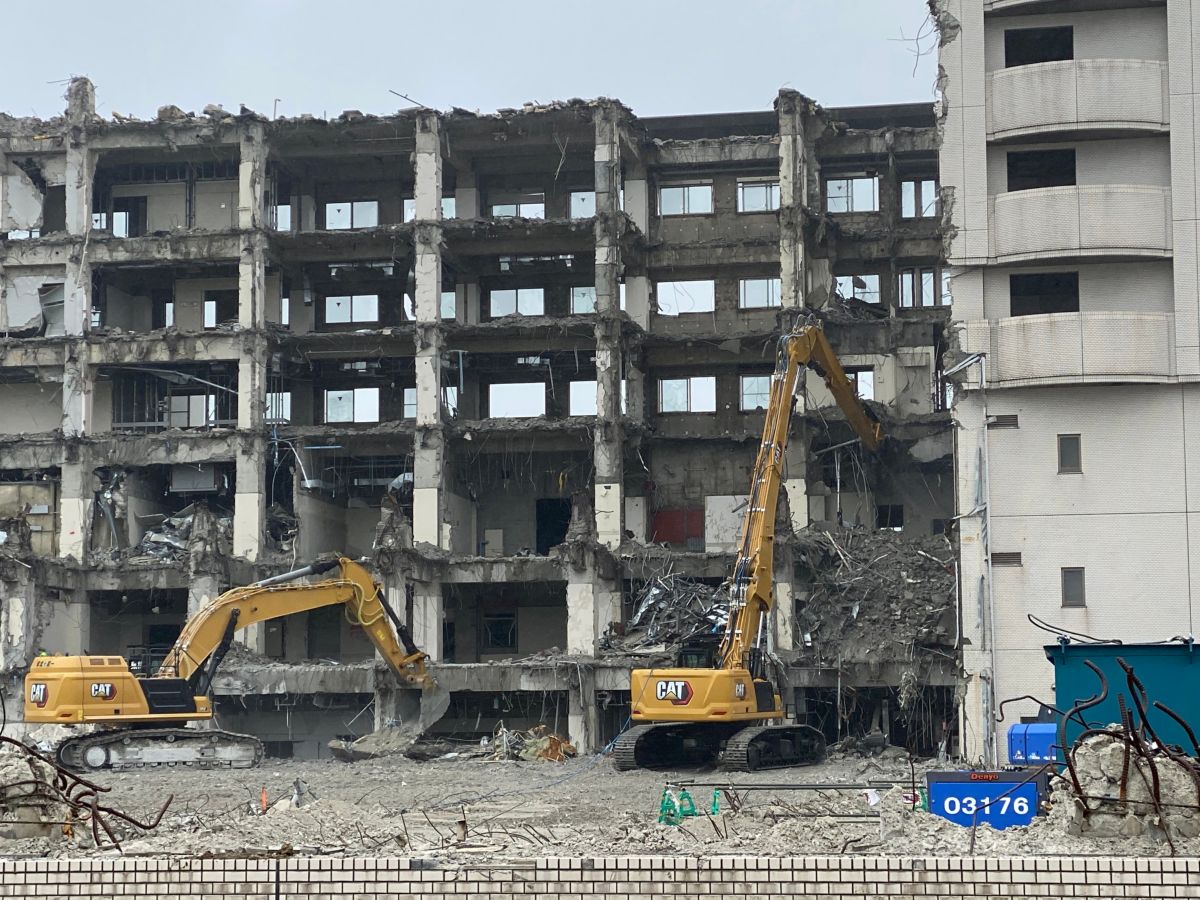

De 340 UHD werkt tot 7 of 8 verdiepingen hoog

PRESTATIES

UHD-giekonderdelen kunnen een penhoogte van 18,6 m verticaal bereiken en werken met gereedschap van 3,7 ton met een reikwijdte van 11,7 m horizontaal.
Het actieve stabiliteitscontrolesysteem van Cat informeert de machinist continu over de positie van het uitrustingsstuk binnen het veilige werkbereik en waarschuwt wanneer de stabiliteitsgrens nadert.
Het hydraulisch aangedreven onderstel met variabele spoorbreedte biedt verlengd uitstekende stabiliteit tot 4000 mm en ingetrokken tot
3000 mm. Transport van de machine is eenvoudig.
Standaardachteruitkijkcamera en -zijzichtcamera aan de rechterkant voor beter zicht op de monitor
De C9.3B-motor voldoet aan de emissienormen
EU Stage V, U.S. EPA Tier 4 Final en Japan 2014.
Stem de graafmachine af op het werk met drie vermogensmodi: Power, Smart en ECO. Met de modus Smart wordt het vermogen van de motor en de hydrauliek automatisch afgestemd op de werkomstandigheden. De modus geeft maximaal vermogen wanneer dat nodig is en minder vermogen wanneer dat nodig is om brandstof te besparen.
De nieuwe zeer efficiënte, hydraulische omkeerbare ventilator reageert op de koelvraag van de motor om het brandstofverbruik te verlagen.
Cat technologieën verhogen de bedrijfsefficiëntie om niet alleen de vermoeidheid van de machinist en uw bedrijfskosten te verlagen, maar ook het brandstofverbruik en het dagelijkse onderhoud.

Kantelbare 340 UHD-cabine

COMFORT VOOR DE MACHINIST

Sloopcabine met FOGS omvat voorruiten en dakruit van 10mm gelamineerd P5A
-glas.
Kantel de cabine 30° voor een productiever en comfortabeler gezichtsveld.
De ruitenwissers van de voorruit en het dak, met drie verschillende instellingen, bevatten ruitenwisservloeistof.
De premium stoel is standaard voorzien van verwarming of koeling.
Stap gemakkelijker in en uit de cabine met de opklapbare linkerconsole.
• Geavanceerde viscosedempers verminderen het trillen van de cabine tot wel 50% vergeleken met onze vorige graafmachines.
Bedien de graafmachine comfortabel met de gemakkelijk te bereiken bedieningselementen vóór u.
Berg uw gereedschap op in de talrijke opbergruimten van de cabine, onder en achter de stoel, boven uw hoofd en in de consoles.
Gebruik de standaard USB-poorten en Bluetooth®-technologie van de radio om persoonlijke apparaten aan te sluiten en handsfree te bellen.

Kleurenmonitor van 10 inch

EENVOUDIGE BEDIENING

Start de motor met een drukknop, gebruik een Bluetooth-sleutelhouder of de unieke machinist-ID-functie.
Programmeer elke knop op de joystick, inclusief vermogensmodus, respons en schema, met behulp van uw machinist-ID; de machine onthoudt uw instellingen telkens wanneer u aan het werk gaat.
Dankzij de automatische voorverwarming van hydrauliekolie kunt u sneller aan de slag bij lage temperaturen en wordt de levensduur van de componenten verlengd.
Navigeer snel op de monitor van 254 mm (10") met aanraakscherm en hoge resolutie of met behulp van de draaiknopregeling.
Weet u niet zeker hoe een functie werkt of hoe u de graafmachine moet onderhouden? De gebruikershandleiding is altijd binnen handbereik via de monitor met aanraakscherm.
De machine is veel eenvoudiger te verplaatsen met de Cat stickbesturing. Druk gewoon op een knop en gebruik één hand om te rijden en te draaien in plaats van beide handen of voeten op hendels of pedalen.

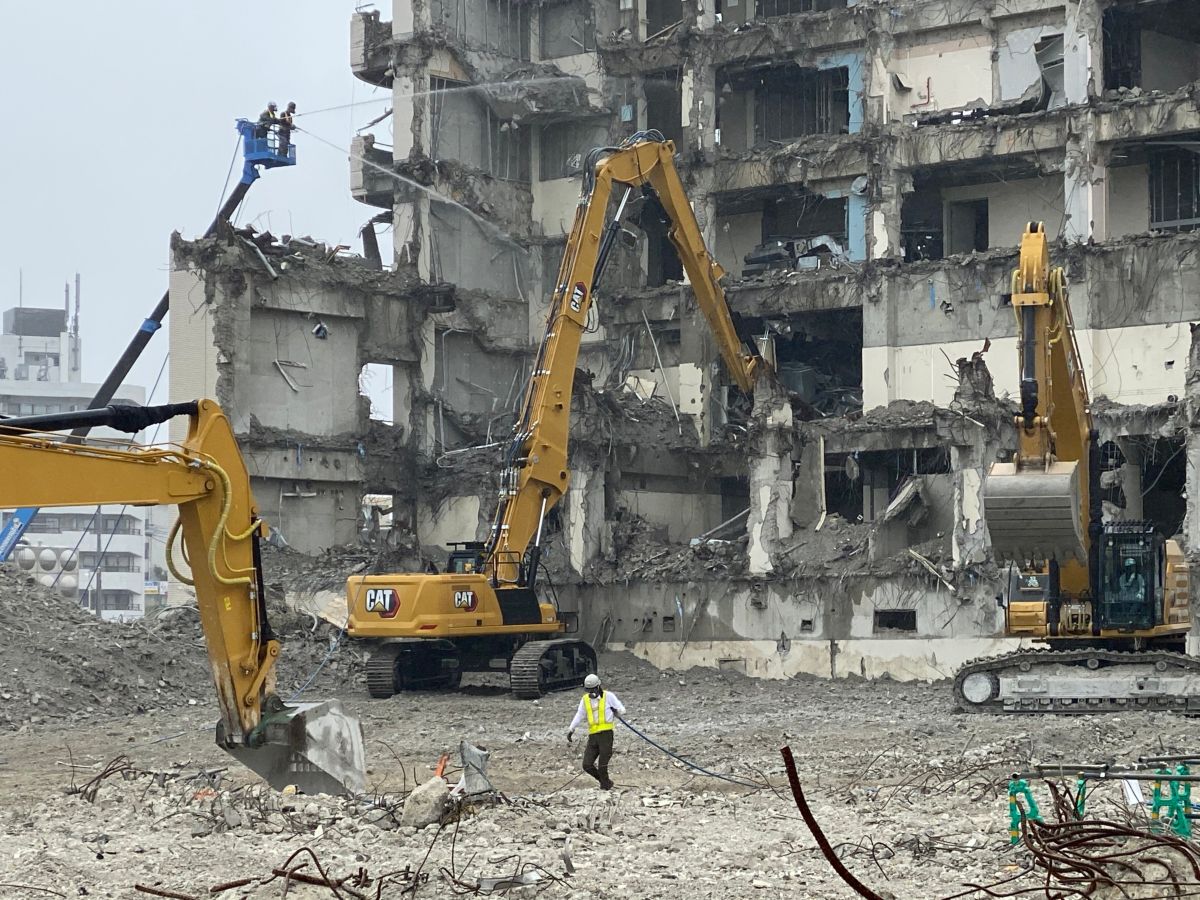

340 UHD met Retrofit-giek

EFFICIËNTIE EN PRODUCTIVITEIT MET GEÏNTEGREERDE CAT TECHNOLOGIE

Bekijk de exacte positie van de graafmachine ten opzichte van GPS- en GLONASS-systemen. De machine compenseert automatisch het kantelen en rollen van de graafmachine op hellingen.
Standaard Product Link™ geeft desgewenst informatie over locatie, bedrijfsuren, brandstofverbruik, productiviteit, stilstandtijd, diagnosecodes en andere machinegegevens weer via de online VisionLink interface. Dit om u te helpen de efficiëntie op het werkterrein te verbeteren met lagere bedrijfskosten.
Flash op afstand werkt volgens uw schema om ervoor te zorgen dat de software van uw machine up-to-date is voor optimale prestaties.
Met de Cat app kunt u de locatie, uren en onderhoudsschema's van uw machinepark beheren. Ook waarschuwt de app u voor vereist onderhoud en kunt u hiermee een serviceverzoek indienen bij uw lokale Cat dealer.
De Cat locator voor uitrustingsstukken kan u helpen bij het vinden van gereedschappen, het bijhouden van werktijd en het plannen van onderhoud en vervanging, allemaal met de Cat app op uw smartphone.

Hydraulisch servicecentrum voor de 340 UHD

ONDERHOUD

Profiteer van lage onderhoudskosten door langere service-intervallen.
Controleer de olie van het hydraulische systeem en tap gemakkelijk water af uit het brandstofsysteem en uit de brandstoftank vanaf maaiveldhoogte.
Houd de levensduur van het filter en onderhoudsintervallen van uw graafmachine bij via de monitor in de cabine.
Vervang alle brandstoffilters na een gesynchroniseerde interval van 1000 uur. De olie- en brandstoffilters zijn gegroepeerd aan de rechterkant van de machine voor eenvoudig onderhoud.
Het luchtinlaatfilter met voorfilter van de motor kan twee keer zoveel stof opslaan als het vorige luchtinlaatfilter.
Het hydrauliekoliefilter zorgt voor een betere filtratie, heeft antiaftapkranen die de olie schoonhouden wanneer het filter wordt vervangen. Daarnaast heeft het een lange levensduur met een vervangingsinterval van 3000 uur. Dit is 50% lager dan bij de vorige filterontwerpen.
S•O•S^SM-poorten vereenvoudigen het onderhoud en maken het mogelijk om snel monsters te kunnen afnemen voor vloeistofanalyse.

Veiligheid

VEILIGHEID

Het standaard stabiliteitsbewakingssysteem biedt de machinist een gebruiksvriendelijke interface met aanpasbare waarschuwingen.
Een rijrichtingindicator laat de machinisten weten in welke richting de rijhendels moeten worden geactiveerd.
Profiteer van een beter zicht in elke zwenkrichting dankzij kleinere cabinestijlen en grotere ruiten.
Een stopschakelaar op maaiveldhoogte sluit alle brandstoftoevoer naar de motor af wanneer hij wordt geactiveerd en schakelt de machine uit.
Camera voor zicht naar achteren en naar rechts zijn standaard.
Gekartelde treden en een gestanste antislipplaat op het onderhoudsplatform gaan slipgevaar tegen.
