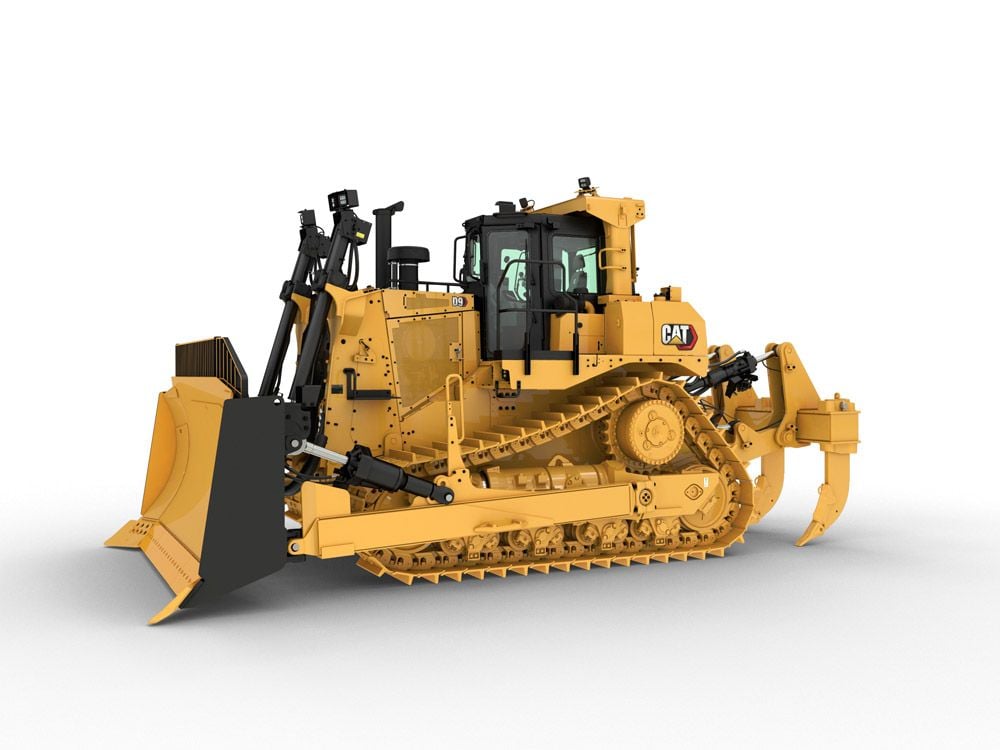

Cat D9

Grote bulldozers

  • Motortype - Cat® C18 ACERT™
  • Bedrijsfgewicht - 48.361 kg
  • Motorvermogen - 343 kW

Over de Cat D9



De Cat D9T heeft een reputatie van uitstekende productiviteit, comfort voor de machinist en robuuste betrouwbaarheid. Deze veelzijdige machine is flexibel genoeg om te worden gebruikt voor zware bouw, steengroeven, vuilstortplaatsen, bosbouw en mijnbouw. Klanten van Cat kunnen bij de D9T rekenen op superieure prestaties, een lange levensduur en bedieningsgemak evenals de eersteklas service van het wereldwijde Cat dealernetwerk als ruggengraat van hun activiteiten.

Specificaties

Motor - Amerikaanse EPA Tier 2/3-equivalent
Motortype Cat® C18
Nettovermogen - SAE J1349/ISO 9249 337 kW
Boring 145 mm
Slag 183 mm
Cilinderinhoud 18.1 L
Brutovermogen - SAE J1995 363 kW
Motorvermogen - ISO 14396 357 kW
Emissies Amerikaanse EPA Tier 2- of Tier 3-equivalent
Opmerking (1) Nominaal motorvermogen bij 1750 tpm.
Opmerking (2) Geen correctie vereist tot een hoogte van 4267 m (14.000 ft) boven zeeniveau.
Motor - Amerikaanse EPA Tier 4 Final/EU Stage V
Motortype Cat® C18
Boring 145 mm
Slag 183 mm
Cilinderinhoud 18.1 L
Brutovermogen - SAE J1995 356 kW
Motorvermogen - ISO 14396 349 kW
Nettovermogen - SAE J1349/ISO 9249 328 kW
Emissies Amerikaanse EPA Tier 4 Final/EU Stage V
Opmerking (1) Nominaal motorvermogen bij 1750 tpm.
Opmerking (2) Geen correctie vereist tot 2499 m (8200 ft)
VLOEISTOFVOLUME
Brandstoftank (vullen via slang of pijp) 963 L
DEF-tank (alleen Tier 4) 36 L
Brandstoftank (snel vullen) 939 L
Koelsysteem 81.3 L
Motorcarter* 36 L
Aandrijflijn 150 L
Eindaandrijvingen (elke zijde) 15 L
Rollenwagens (elk) 45 L
Olie draaipunt 30 L
Tank van hydraulisch systeem 89 L
Opmerking *Met oliefilters.
Opmerking 2 Biodieselmengsels tot maximaal B20 (20% biodiesel op volume) zijn acceptabel als ze zijn gemengd met ULSD met maximaal 15 ppm (mg/kg) zwavel. B20 moet voldoen aan de ASTM D7467-specificatie (een biodieselmengsel moet voldoen aan de Cat biodieselspecificat
Opmerking 3 Alle non-road Tier 4 Final-dieselmotoren mogen alleen worden gebruikt in combinatie met dieselbrandstof met een ultralaag zwavelgehalte (ULSD) die maximaal 15 ppm (mg/kg) zwavel bevat.
Opmerking 4 De dieseluitlaatvloeistof (DEF) die wordt gebruikt in Cat systemen voor selectieve katalytische reductie (SCR: Selective Catalytic Reduction) moet voldoen aan de vereisten zoals beschreven in norm 22241 van de Internationale Organisatie voor Standaardisat
Gewichten
Bedrijfsgewicht 49988 kg
Transportgewicht 38271 kg
Opmerking (1) Bedrijfsgewicht D9 inclusief hydraulische bediening, bladkantelcilinder, koelvloeistof, smeermiddelen, volle brandstoftank, ROPS, FOPS-cabine, SU-blad, ripper met één schacht, ES-rupsplaten van 610 mm (24 inch) en machinist.
Opmerking (2) Bedrijfsgewicht van D9 inclusief machinechassis met cabine, draaipunt, rollenwagen, rups en ROPS.
Hydraulische bediening
Pomptype Zuigerpomp aangedreven door vliegwiel
Pompuitgang - stuurinrichting 363 l/min
Ventilatorpomp 80 l/min
Opbrengst kantelcilinder - Opbrengst stangeinde 200 l/min
Opbrengst kantelcilinder - Opbrengst kopeinde 200 l/min
Instelling van ontlastklep van hefcilinder 26200 kPa
Instelling van ontlastklep van kantelcilinder 19300 kPa
Ripper - heffen - instelling van ontlastklep 26200 kPa
Ripper - kantelen - instelling van ontlastklep 26200 kPa
Stuursysteem - druk 40500 kPa
Inhoud van de tank 89 L
Opmerking (1) Opbrengst van stuurpomp gemeten bij een motortoerental van 1750 tpm en 30.000 kPa (4350 psi).
Opmerking (2) Pompopbrengst van uitrustingsstuk gemeten bij een motortoerental van 1750 tpm en 20.000 kPa (2900 psi).
Opmerking (3) Opbrengst van ventilatorpomp gemeten bij een motortoerental van 1750 tpm en 17.000 kPa (2470 psi).
Onderwagen
Type rupsplaat Zeer zwaar werk
Breedte - rupsplaat 610 mm
Rupsplaten per zijde 43
Hoogte van kam 84 mm
Hellingshoek 240 mm
Bodemvrijheid 459 mm
Rupsmaat 2250 mm
Lengte - rups op maaiveld 3470 mm
Grondraakvlak 4.23 m²
Looprollen per zijde 8
Aantal draagrollen 1 per zijde (optioneel)
Stuurinrichting en remmen
Type stuurinrichting Differentieel
Type rem Veerbediende schijf in oliebad
Remdiameter 393.7 mm
Aantal remmen 8
Airconditioningsysteem
Airconditioning Het airconditioningsysteem van deze machine bevat het gefluoreerde broeikasgas R134a als koelmiddel (potentiële bijdrage aan het broeikaseffect = 1430). Het systeem bevat 2,1 kg koelmiddel, dat een CO2-equivalent heeft van 3,003 metrische ton.
Normen
ROPS ROPS-constructie (bescherming bij omkantelen) voldoet aan ISO 3471:2008.
FOPS FOPS (Falling Objects Protective Structure: bescherming tegen vallende voorwerpen), voldoet aan ISO 3449:2005 niveau 2.
Geluid Het gemiddelde dynamische geluidsvermogensniveau voor omstanders op basis van ISO 6395:2008 is 116 dB(A). De meting is uitgevoerd bij 70% van het maximale motorkoelventilatortoerental. Het geluidsniveau kan variëren bij verschillende snelheden van de moto
Geluid (1) Het gemiddelde dynamische geluidsvermogensniveau voor de machinist op basis van ISO 6396:2008 is 78 dB(A) in een gesloten cabine. De meting is uitgevoerd bij 70% van het maximale motorkoelventilatortoerental. Het geluidsniveau kan variëren bij verschillen
Geluid (2) Gehoorbescherming kan nodig zijn wanneer de machine lange perioden met een cabine met open deuren en ramen wordt gebruikt, wanneer de machine in een lawaaierige omgeving wordt gebruikt of wordt gebruikt met een cabine die niet naar behoren is onderhouden
Transmissie
1.0 vooruit 3.5 km/h
2.0 vooruit 6.3 km/h
3.0 vooruit 11 km/h
1.0 achteruit 4.4 km/h
2.0 achteruit 7.8 km/h
3.0 achteruit 13.6 km/h
Type Planetaire powershift

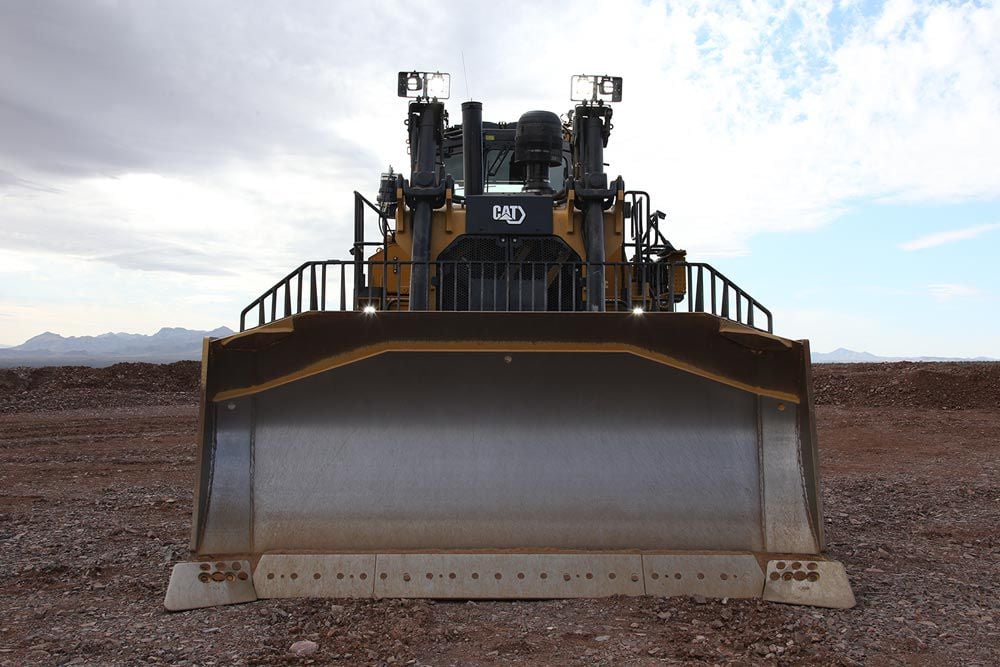

Blad - semi-universeel
Bladcapaciteit (SAE J1265) 13.6 m³
Bladbreedte (over hoekmessen) 4350 mm
Bladhoogte 1934 mm
Maximale graafdiepte 606 mm
Bodemvrijheid wanneer volledig omhoog gebracht 1422 mm
Maximale kanteling 940 mm
Gewicht blad 4802 kg
Totaal bedrijfsgewicht* (met SU-blad en ripper met één schacht) 49988 kg
Opmerking * Totaal bedrijfsgewicht is inclusief: hydrauliek voor eenzijdig kantelen, koelvloeistof, smeermiddelen, volle brandstoftank, ROPS, FOPS-cabine, ES-rupsplaten van 610 mm (24 inch) en het vermelde type blad en ripper.
Blad - universeel
Bladcapaciteit (SAE J1265) 16.6 m³
Bladbreedte (over hoekmessen) 4680 mm
Bladhoogte 1934 mm
Maximale graafdiepte 606 mm
Bodemvrijheid wanneer volledig omhoog gebracht 1422 mm
Maximale kanteling 1014 mm
Gewicht blad 5450 kg
Totaal bedrijfsgewicht* (met SU-blad en ripper met één schacht) 50513 kg
Opmerking *Totaal bedrijfsgewicht is inclusief: hydrauliek voor eenzijdig kantelen, koelvloeistof, smeermiddelen, volle brandstoftank, ROPS, FOPS-cabine, ES-rupsplaten van 610 mm (24 inch) en het vermelde type blad en ripper.
Ripper - één schacht
Maximale penetratiekracht* (schacht verticaal) 158 kN
Maximale penetratiediepte (standaardpunt) 1231 mm
Breekkracht 332 kN
Maximale hoogte, geheven - onder punt, vastgepend in onderste gat 882 mm
Aantal houders 1
Gewicht 4854 kg
Totaal bedrijfsgewicht* (met SU-blad en vermelde ripper) 49988 kg
Opmerking *Totaal bedrijfsgewicht is inclusief: hydrauliek voor eenzijdig kantelen, koelvloeistof, smeermiddelen, volle brandstoftank, ROPS, FOPS-cabine, ES-rupsplaten van 610 mm (24 inch) en het vermelde type blad en ripper.
Ripper - één schacht, grote ripperdiepte
Maximale penetratiekracht* (schacht verticaal) 172 kN
Maximale penetratiediepte (standaardpunt) 1727 mm
Breekkracht 331 kN
Maximale hoogte, geheven - onder punt, vastgepend in onderste gat 817 mm
Aantal houders 1
Gewicht 4981 kg
Totaal bedrijfsgewicht* (met SU-blad en vermelde ripper) 50115 kg
Opmerking *Totaal bedrijfsgewicht is inclusief: hydrauliek voor eenzijdig kantelen, koelvloeistof, smeermiddelen, volle brandstoftank, ROPS, FOPS-cabine, ES-rupsplaten van 610 mm (24 inch) en het vermelde type blad en ripper.
Ripper - meerdere schachten, aanpasbaar parallellogram
Maximale penetratiekracht - schacht verticaal 154 kN
Maximale penetratie - standaardpunt 798 mm
Losbreekkracht - ripper met meerdere schachten en één tand 361 kN
Maximale hoogte, geheven - onder punt, vastgepend in onderste gat 879 mm
Aantal houders 3
Gewicht 5550 kg
Totaal bedrijfsgewicht* - met SU-blad en ripper 50684 kg
Opmerking * Totaal bedrijfsgewicht is inclusief: hydrauliek voor eenzijdig kantelen, koelvloeistof, smeermiddelen, volle brandstoftank, ROPS, FOPS-cabine, ES-rupsplaten van 610 mm (24 inch) en het vermelde type blad en ripper.
Lieren
Liermodel PA 140VS
Gewicht* 1790 kg
Oliecapaciteit 15 L
Trommelbreedte 320 mm
Kabeldraaddiameter - aanbevolen 28 mm
Kabeldiameter - optioneel 32 mm
Maximale trommelcapaciteit - lengte aanbevolen kabel 78 m
Maximale trommelcapaciteit - lengte optionele kabel 62 m
Maat van kabelring - buitendiameter 60 mm
Maat van kabelring - lengte 70 mm
Opmerking *Weergegeven gewicht is alleen de lierbasis. Exclusief bevestigingsinrichting, bedieningselementen, olie en kabel. Met contragewicht van 3700 kg (8150 lb).
Opmerking (2) Variabele snelheid, hydraulisch aangedreven, dubbel remsysteem, geleiding met drie rollen.
Afmetingen (bij benadering)
Bodemvrijheid* 459 mm
Rupsmaat 2250 mm
Breedte - zonder draaitappen - standaardrupsplaat 2870 mm
Breedte - over draaitappen 3310 mm
Hoogte - FOPS-cabine* 3820 mm
Hoogte - bovenkant van uitlaatpijp* 3876 mm
Hoogte - ROPS/overkapping* 4000 mm
Trekstanghoogte (midden van gaffel)* 763 mm
Lengte - rups op maaiveld 3470 mm
Totale lengte - basisdozer 4910 mm
Lengte - basisdozer - met trekhaak 5242 mm
Lengte - basisdozer - met lier 5545 mm
Lengte - met SU-blad** 6601 mm
Lengte - met U-blad 6967 mm
Lengte - met ripper met één schacht 6529 mm
Lengte - met ripper met meerdere schachten 6538 mm
Totale lengte - SU-blad/ripper met één schacht 8219 mm
Opmerking (1) *Inclusief kamhoogte voor totale afmetingen op harde ondergrond.

Kenmerken

De laagste eigendomskosten

ONTWERPFILOSOFIE: CAT GROTE DOZERS

  • Gegarandeerd productief bij elke toepassing
  • Veiligheid, comfort en controle voor machinisten
  • Doe uw voordeel met technologie
  • Eenvoudig onderhoud en reparatie
  • Lange levensduur

DE JUISTE DOZER VOOR UW TOEPASSING

Hoge productiviteit bij elke toepassing:

Combinatie van verhoogde sprocket en geveerde onderwagen:

  • Verbeterde tractie, waardoor de machine onder alle omstandigheden soepeler rijdt
  • Eenvoudig componenten verwijderen voor snelle reparaties
  • Verhoogde sprocket brengt schokbelastingen over op het hoofdframe, waardoor eindaandrijvingen, assen en stuurcomponenten niet aan schokken worden blootgesteld

Toepassingen

  • DEKLAGEN VERWIJDEREN
  • INDUSTRIEEL DOZEREN
  • FREZEN
  • INZET VAN DE LIER
  • FLEETONDERSTEUNING
  • ONDERHOUD OP LOCATIE
  • VORMEN VAN MATERIAALHOPEN

Maak optimaal gebruik van uw dozer

VERBETERINGEN VAN DE PRESTATIES EN EFFICIЁNTIE

  • Koppelomvormer met statorkoppeling – hoge efficiëntie, minder brandstof
  • Bogieophanging – minder slip, hogere productie
  • Differentieelsturing – grote belastingen, snelle en soepele manoeuvres

MINDER DOORSLIPPEN HOGERE PRODUCTIE

De D9 heeft bogie-ophanging waardoor de rups zich kan aanpassen aan de ondergrond en meer grondcontact heeft, met name op hard, onregelmatig terrein. Meer tractie betekent minder slippen, betere balans en soepeler rijden.

GROTE LADINGEN. SOEPEL MANOEUVREREN.

De D9 is voorzien van differentieelbesturing. Daardoor kunt u met het blad grote ladingen soepel door een bocht manoeuvreren. Het differentieel zorgt voor een kleine draaicirkel en een hoge snelheid in bochten, zodat de productiviteit hoog blijft. Met de planetaire Power Shift-transmissie en het Advanced Productivity Electronic Control System (APECS) kunt u soepel van snelheid en richting veranderen.

Koppelomvormer met statorkoppeling

1) Maakt de stator automatisch beschikbaar wanneer er bij lage belasting geen koppelvermenigvuldiging nodig is, wat resulteert in:
–Efficiënter gebruik van de aandrijflijn
–Lager brandstofverbruik

2) Automatische vergrendeling bij hoge belastingen en gebruik van de retarder

3) Geen merkbare gevolgen voor de machinist

Veiligheid tot in de kern

VEILIGER VOOR MACHINISTEN EN ONDERHOUDSMEDEWERKERS

  • 360 graden zicht (optioneel)

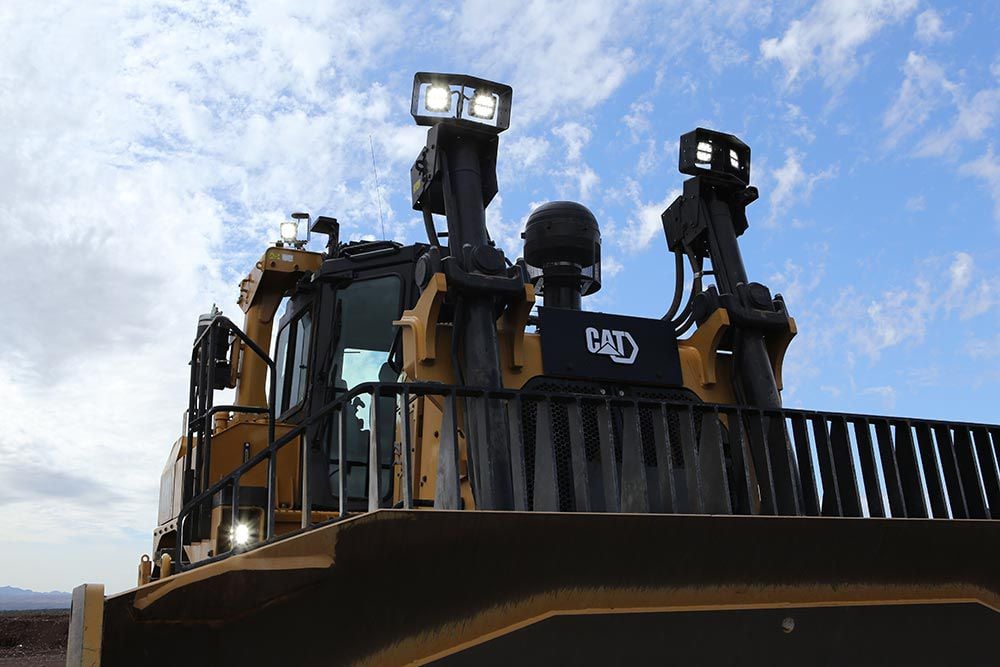

  • Knipperende oranje zwaailamp en LED-verlichting (optioneel)

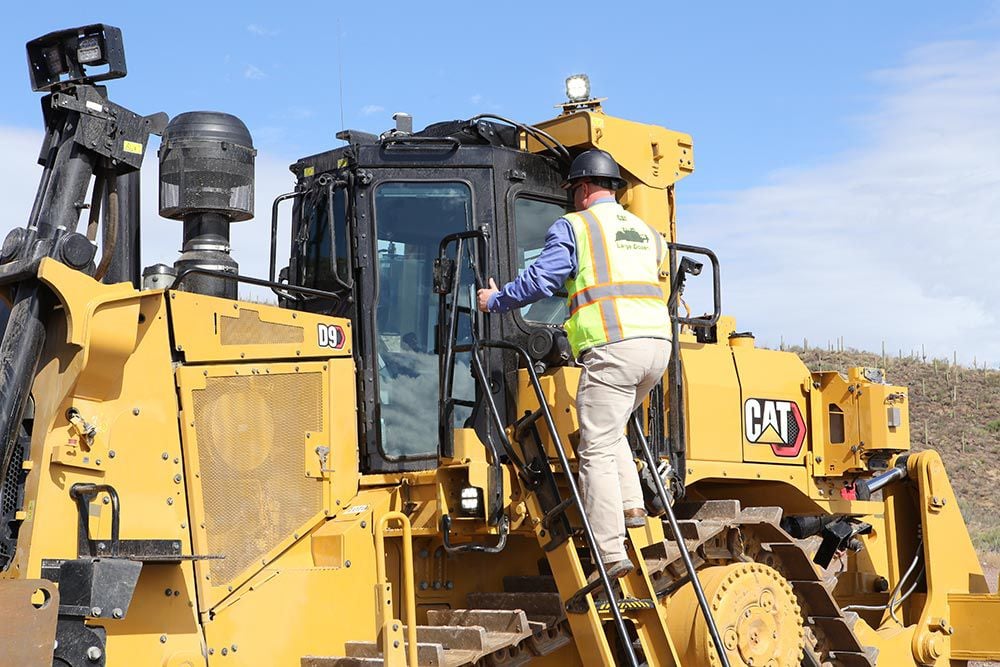

  • Verbeterde toegang tot de cabine met naar voren kantelende cabinedeur (optioneel)
  • Secundaire motorstopschakelaar
  • Doorlopende vloeistofniveaucontrole
  • Secundaire borging op onderbeschermplaten met scharnier
  • Verbeterde cabine met nieuwe stoel en HD-aanraakscherm
  • Elektrisch bediende toegangsladder (optioneel)
  • Inspringende brandstoftank en smalle ripperdrager voor onbelemmerd zicht
  • Voorbereiding voor brandblusser – montagesteun (optioneel)

Werkomgeving machinist

Ongeëvenaarde cabine

  • Verbeterde ergonomie (gasklepbediening, slechts één scherm, optionele ladder)
  • Volledig verstelbare luchtgeveerde stoel (met verwarming/koeling)
  • Gebruiksvriendelijke bediening van elektronische transmissie, stuurinrichting, ripper en dozer
  • Automatische temperatuurregeling

Ontworpen voor comfort

  • Minder inspannend en weinig geluid en trillingen
  • Geveerde onderwagen absorbeert schokbelastingen en houdt de rups op de ondergrond

    Hogere productiviteit

    Informatiedisplay is grote, sneller en krachtiger

    • HD kleuren-aanraakscherm
    • 41 geïnstalleerde talen
    • Minder knoppen en schermen in de cabine – intuïtief menu met instellingen voor de machinist
    • Regeling van individuele lampen
    • Realtime feedback over de prestaties van de dozer
    • Werkscherm (optioneel) waarmee de machinist de productiviteit kan maximaliseren

    Innovatie

    TECHNOLOGIE: GEREED VOOR DE TOEKOMST

    Naadloze integratie met optionele systemen voor machinebediening en begeleiding:

    • Automatic Blade Assist (ABA)
    • AutoCarry
    • Automatische ripperbediening
    • Grade Control 3D

    CAT BLADEN EN UITRUSTINGSSTUKKEN

    CAT BLADEN: DE PERFECTE COMBINATIE

    • Agressief in hard materiaal
    • Superieure laadbaarheid
    • Bestand tegen doorbuiging en vervorming
    • Slijtvaster en effectiever dozeren – zonder de balans of de prestaties van de machine te beïnvloeden

    VERKRIJGBARE BLADEN

    • Universeel (U)
    • Semi-universeel (SU)

    SPECIALE UITRUSTINGSSTUKKEN

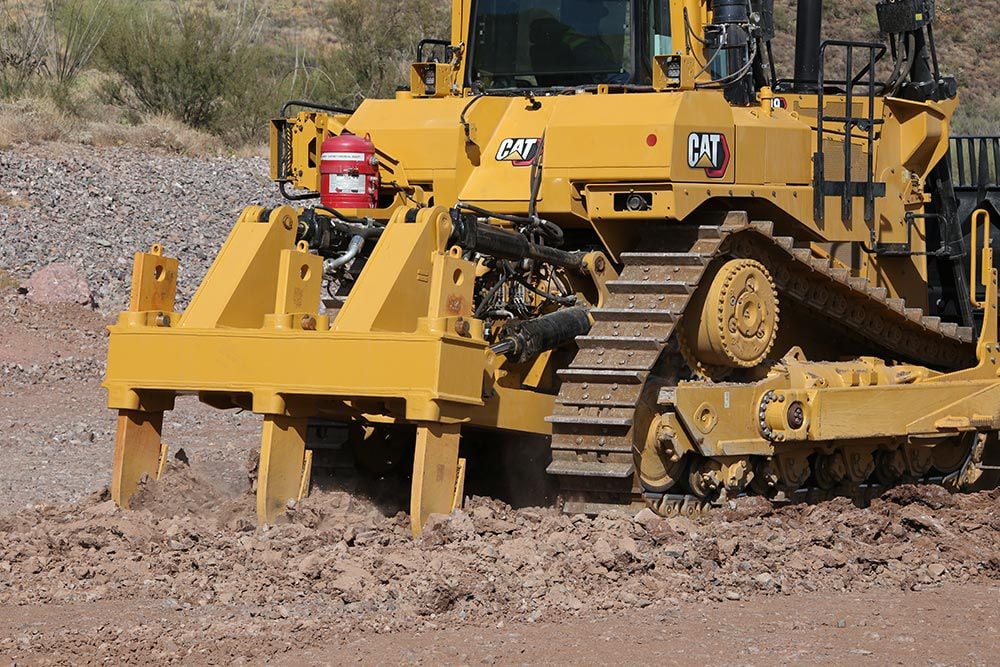

    • Ripper met één schacht
    • Ripper met meerdere schachten

    Duralink™ onderwagen

    Duralink™ onderwagen

    20-40% langere levensduur van de onderwagen en afdichting die 8000 uur meegaat met nieuwe heavy-duty extended-life (HDXL) onderwagen

    Cat® MineStar™ System

    command voor dozeren

    Verschillende opties voor bediening op afstand

    • Over de schouder gedragen console voor bediening op afstand
    • Bediening op afstand
    Biedt machinisten volledige controle over de dozer zonder blootstelling aan stof, lawaai, trillingen of andere gevaren

    Verlaag de uitvaltijd

    Onderhoud en reparatie

    • Software-updates op afstand
    • Aanzienlijk groter toegangsluik voor de radiateur voor eenvoudiger reinigen
    • Minder smeerpunten
    • Systeem voor snelle olieverversing
    • Duralink link met afdichting die 8000 uur meegaat
    • 6% grotere brandstoftank
    • Standaard toegang op maaiveldhoogte tot vloeistoffen en verlichting
    • Cat Autolube System with automatische afsluiter
    • Doorlopende vloeistofniveaucontrole

    ONDERSTEUNING

    Ondersteuningsnetwerk

    Uw Cat dealer weet hoe u uw machines draaiende houdt. We hebben een uitgebreid netwerk opgebouwd van bijna 200 lokale bedrijven in meer dan 200 landen. Waar u ook werkzaam bent, er is altijd een Cat dealer in de buurt die u service en ondersteuning van wereldklasse kan bieden.

    Bekijk dit product in 360°

    Sleep de muis om het product te draaien

    Contact



    Voor korte vragen of uitgebreid advies.

    Meer over oplossingen op maat?



    • Call
    • Arrow

    Vraag een OFFERTe aan



    250/250

    De brochure staat gereed.

    Vul het formulier in en de brochure wordt direct naar je opgestuurd via email.



    Banner - Contact Sticky Desktop Banner - Contact Sticky Mobile
    • Call
    • Arrow

    Bel ons



    Email ons

    Wij reageren op werkdagen binnen 24 uur.

    Hoe wil je dat wij contact met jou opnemen? *
    250/250



    Geïnteresseerd geraakt in dit product? Vul dan onderstaand formulier in en ik neem contact met je op.

    Hoe wil je dat ik contact met je opneem? *
    250/250
    web-monitoring-ok
